| Ref no. |
|
|
Name |
Description |
Code |
Quantity |
|
|
1 |
|
|

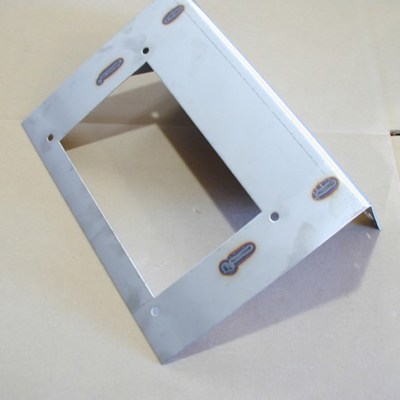

Montagehalterung für die Steuereinheit
|
Steuerkasten-Montagebügel (Edelstahl) für Aq1 /Aq2CSteuerkasten ohne Tiv /Aiv |
711000 |
|
|
|
2 |
|
|

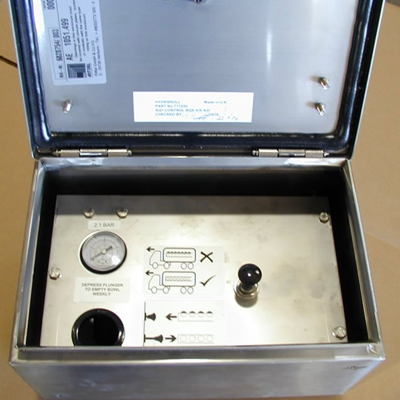

Steuerkasten komplett
|
Aq1;EdelstahlKontrollbox komplett |
771050 |
|
|
|
3 |
|
|
Steuerkasten komplett (mit Tive und Aiv)
|
Aq1;Schaltkasten aus Edelstahl komplett mit Tiv und Aiv |
771064 |
|
|
|
4 |
|
|
Planscheibe
|
Aq1; Frontplatte aus Edelstahl |
771047 |
|
|
|
5 |
|
|

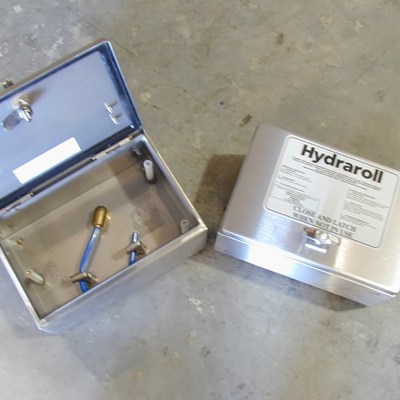

Steuerkasten-Gehäuse (einschließlich Schottverschraubungen)
|
Aq1;Schaltkastengehäuse aus Edelstahl (einschließlich Schottverschraubungen) |
771049 |
|
|
|
6 |
|
|

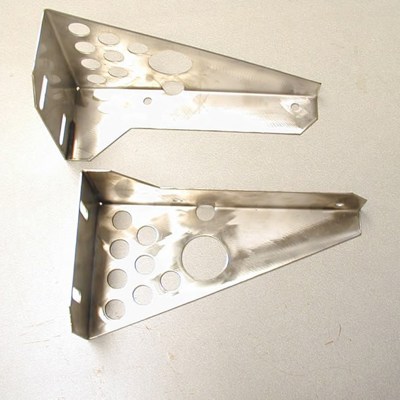

Montagebügel
|
Steuerkastenhalterung (Edelstahl 2 Stück) für Aq1/Aq2 Kasten mit Tiv/Aiv |
711009 |
|
|
|
7 |
|
|

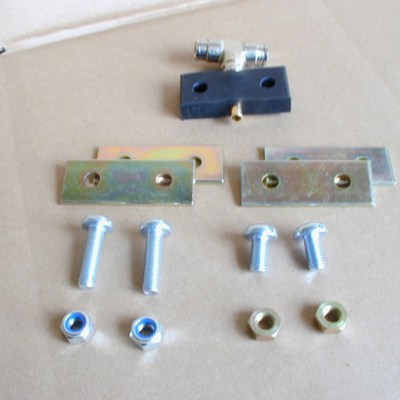

Airbag-Klemmsatz
|
2,5" Hydraroll Luftfederbalg-Klemmsatz mit 5/16" T-Stück |
762001 |
|
|
|

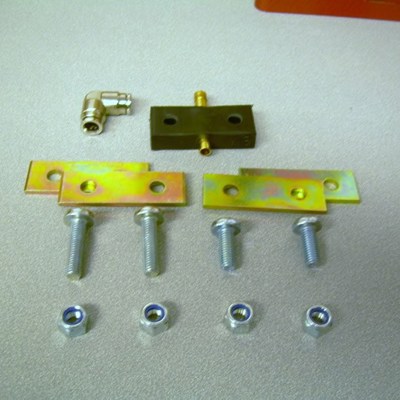

8 |
|
|
Airbag-Klemmsatz
|
2,5" Hydraroll Luftfederbalg-Klemmsatz mit 5/16"-Winkelstück |
762004 |
|
|
|
9 |
|
|
Airbag-Klemmsatz
|
2,5" Ahs Luftfederbalg-Klemmsatz mit 5/16" T-Stück |
762013 |
|
|
|

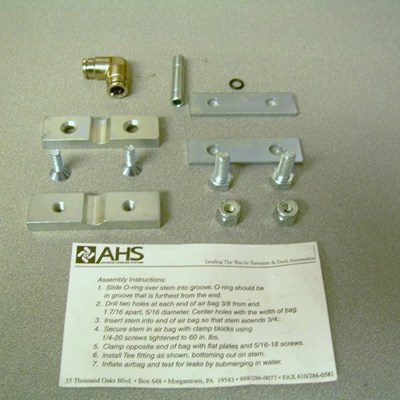

10 |
|
|
Airbag-Klemmsatz
|
2,5" Ahs Airbag-Klemmsatz mit 5/16"-Winkelstück |
762014 |
|
|
|

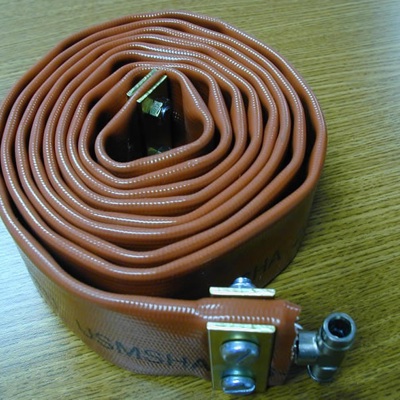

11 |
|
|
Airbag-Baugruppe komplett
|
Hydraroll - Ahs-Airbag-Baugruppe komplett für 10'6"-Modul mit 5/16"-Einsteck-T-Stück |
760008 |
|
|
|
12 |
|
|

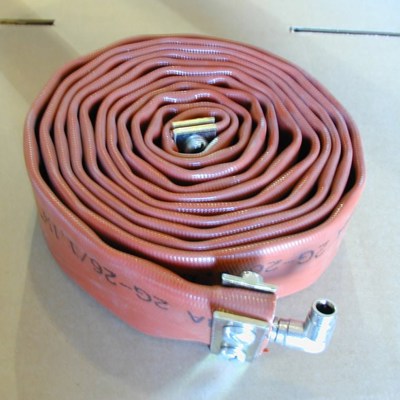

Airbag-Baugruppe komplett
|
Hydraroll - Ahs-Airbag-Baugruppe komplett für 13'-Modul mit 5/16"-Einsteckkrümmer |
760057 |
|
|
|
13 |
|
|

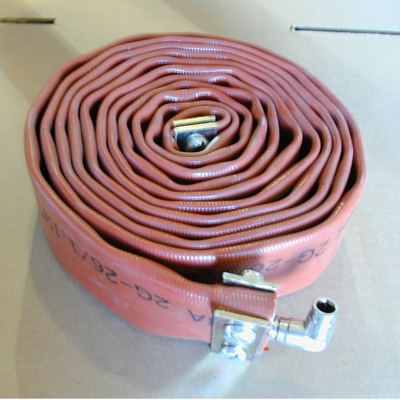

Airbag-Baugruppe komplett
|
Hydraroll - Ahs-Airbag-Baugruppe komplett für 13'2"-Modul mit 5/16"-Einsteckkrümmer |
760018 |
|
|
|
14 |
|
|

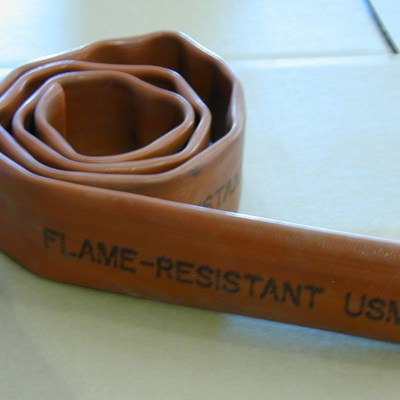

Airbag-Baugruppe komplett
|
Hydraroll - Ahs-Luftkissen; 2,5" flach; rot; Rollenform; (300-Fuß-Rollen) für Airbag-Montage im Haus |
760006 |
|
|
|
15 |
|
|

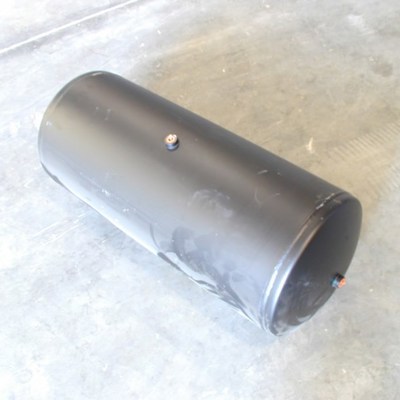

Airtank
|
Lufttank mit 3/8" Fpt Endanschlüssen und 1/4" Fpt Ablassanschluss |
770002 |
|
|
|
16 |
|
|

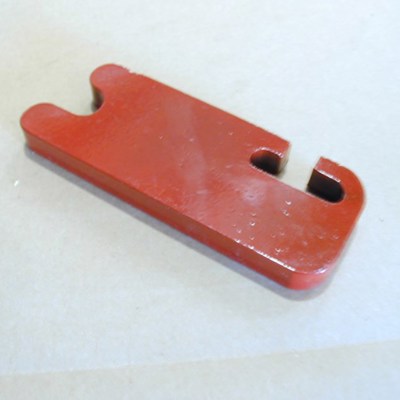

Ersatzblatt für geflügelten Palettenanschlag
|
5/8" dickes "geflügeltes" Palettenanschlag-Ersatzblatt |
710015 |
|
|
|
17 |
|
|
Standard-Palettenanschlag-Ersatzklinge
|
5/8" dickes "Standard"-Palettenanschlag-Ersatzblatt |
710004 |
|
|
|
18 |
|
|
Palettenanschlag mit Standardklinge
|
Palettenanschlag-Baugruppe mit 1" dicker "Standard"-Klinge |
710005 |
|
|
|
19 |
|
|
Standard-Palettenanschlag-Ersatzklinge
|
1" dickes "Standard"-Palettenanschlag-Ersatzblatt |
710007 |
|
|
|

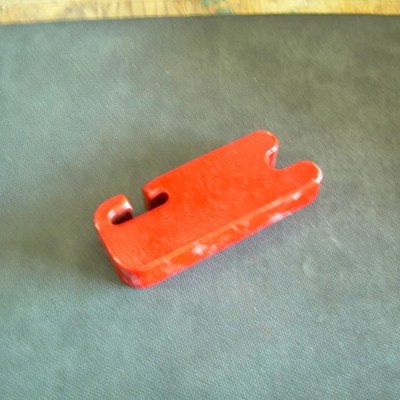

20 |
|
|
Ersatzblatt für geflügelten Palettenanschlag
|
1" dickes "geflügeltes" Palettenanschlag-Ersatzblatt |
710011 |
|
|
|
21 |
|
|

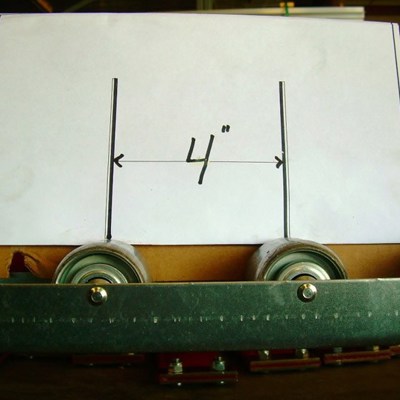

MK 4, Serie 4, Rollenhalterung, Montage
|
Mk4, Serie 4, Rollenträgerbaugruppe 4" Teilung, 15 Rollen, Einlassende passt zur oberen Platte, Teilenummer 741005 |
742005 |
|
|
|
22 |
|
|
MK 4, Serie 4, Rollenhalterung, Montage
|
Mk4, Serie 4, Rollenträgerbaugruppe 4" Teilung, 16 Rollen, Klemmenende passt zur oberen Platte, Teilenummer 741015 |
742003 |
|
|
|
23 |
|
|
MK 4, Serie 4, Rollenhalterung, Montage
|
Mk4, Serie 4, Rollenträgerbaugruppe mit 6" Teilung, 10 Rollen, Einlassende passt zur oberen Platte, Teilenummer 741006 |
742006 |
|
|
|
24 |
|
|

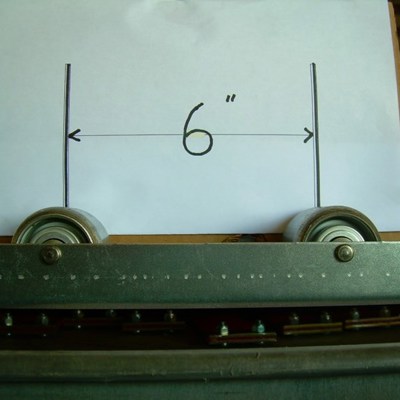

MK 4, Serie 4, Rollenhalterung, Montage
|
Mk4, Serie 4, Rollenträgerbaugruppe mit 6" Teilung, 11 Rollen, Klemmenende passt zur oberen Platte, Teilenummer 741007 |
742007 |
|
|
|
25 |
|
|

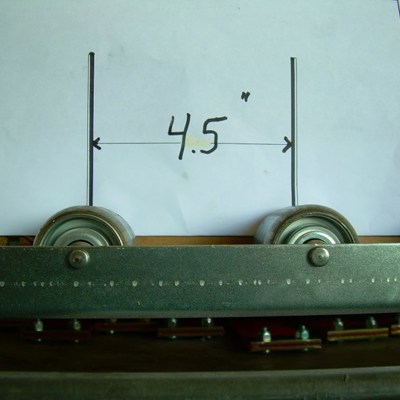

MK 4, Serie 5, Rollenhalterung Montage
|
Mk4, Serie 5, Rollenträgerbaugruppe, 4,5" Teilung, 14 Rollen, passt zur oberen Platte, Teilenummer 741044 |
742020 |
|
|
|

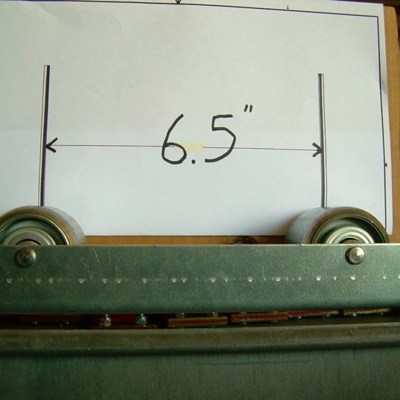

26 |
|
|
MK 4, Serie 5, Rollenhalterung Montage
|
Mk4, Serie 5, Rollenhalterung, 6,5" Teilung, 10 Rollen, passt zur oberen Platte, Teilenummer 741045 |
742021 |
|
|
|
27 |
|
|
MK 4, Serie 5, Rollenhalterung Montage
|
Mk4, Serie 5, Rollenhalterung, 6,5" Teilung, 5 Rollen, für das Klemmenende eines 13'2" langen Moduls, passend zur oberen Platte, Teilenummer 741047 |
742023 |
|
|
|
28 |
|
|
MK 4, Serie 4, Obere Platte (gefaltet)
|
Mk4, Serie 4, obere Platte, (gefaltet) 4" Teilung, 15 Rollenöffnungen, Einlassende, 59,5" lang. Ist ein Gegenstück zu Roller Cradle Part# 742005 |
741005 |
|
|
|
29 |
|
|
MK 4, Serie 4, Obere Platte (gefaltet)
|
Mk4, Serie 4, Obere Platte, (gefaltet) 6" Teilung, 10 Rollenöffnungen, Klammerende, 59,5" lang. Ist ein Gegenstück zu Roller Cradle Teil # 742006 |
741006 |
|
|
|
30 |
|
|

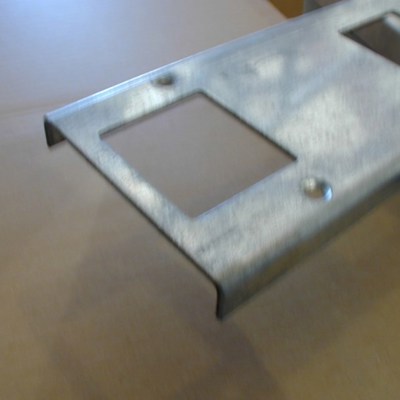

MK 4, Serie 4, Obere Platte (gefaltet)
|
Mk4, Serie 4, Obere Platte, (gefaltet) 6" Teilung, 11 Rollenöffnungen, Klammerende, 64" lang. Ist ein Gegenstück zu Roller Cradle Teil # 742007 |
741007 |
|
|
|

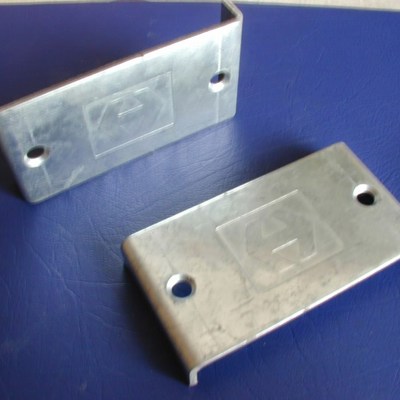

31 |
|
|
MK 4, Serie 4, Obere Platte (gefaltet)
|
Mk4, Serie 4, Obere Platte, (gefaltet) Logo-Platte, deckt normalerweise das Einlassende des Moduls ab. |
741012 |
|
|
|

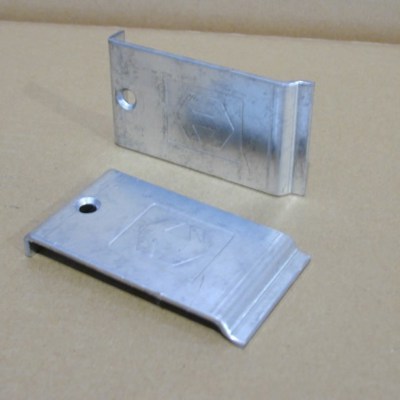

32 |
|
|
MK 4, Serie 4, Obere Platte (Schnellspanner)
|
Mk4, Serie 5, Deckplatte, (Schnellverschluss) Logo-Platte, deckt normalerweise das Einlassende des Moduls ab |
741043 |
|
|
|
33 |
|
|
MK 4-Ersatzrolle
|
Mk4 Ersatzrolle, 2" breit, benötigt Rollenstift (Achse) Pt# 743001 |
743002 |
|
|
|
34 |
|
|

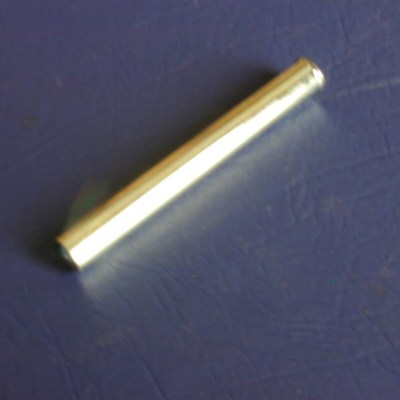

MK 4 - MK 21 Ersatz-Rollenbolzen (Achse)
|
Mk4-Mk21 Ersatz-Rollenstift (Achse), verwendet für Rolle Teilnummer 743002 und Rolle Teilnummer 803003 |
743001 |
|
|
|
35 |
|
|

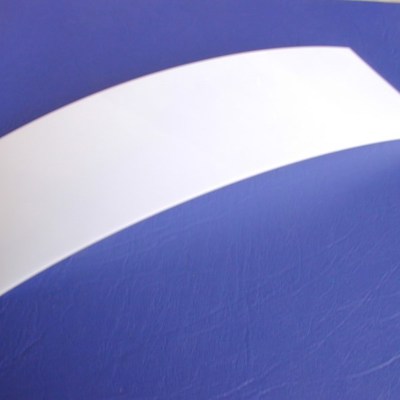

Acetal-Streifen
|
Acetalstreifen, Mk4-Mk21 ,.02" X 2.8125" breit. |
714007 |
|
|
|
36 |
|
|
Druckschutzventil
|
Druckschutzventil, Querträger montiert mit Aiv. (Ersetzt durch Teil Nr. 772053) |
772016 |
|
|
|
37 |
|
|
Pneumatischer Filter/Regler-Ersatz
|
Pneumatischer Filter / Regler Ersatz für Control Box Kommt mit Fittings und Montagebügel. |
772017 |
|
|
|
38 |
|
|
Tiv-Verteiler-Baugruppe
|
Tiv-Verteilerbaugruppe - mit Schnellentlüftungsventil, Kugelhähnen und Fittings wie abgebildet. |
772018 |
|
|
|
39 |
|
|
Autodown-Regelventil
|
Autodown-Steuerventil als Ersatz für die Control Box. Der Knopf ist im Lieferumfang enthalten. |
772024 |
|
|
|
40 |
|
|
Filter-Regler-Manometer
|
Filterdruckregler Ersatzmanometer (0-60 Psi, 0-4 Bar) |
772008 |
|
|
|
41 |
|
|
OD Push-in-Kupplung gerade
|
5/16" Od Push-In-Kupplung gerade |
773007 |
|
|
|
42 |
|
|
OD-Steckdübel
|
5/16" Od Push-In-Stecker (zwei Typen abgebildet) |
773009 |
|
|
|
43 |
|
|
OD Einsteckkrümmer
|
5/16" Od Push In 90 Deg Ellenbogen |
773010 |
|
|
|
44 |
|
|
Obere Platte Schraube
|
Schraube der Deckplatte Schraube der Deckplatte, Edelstahl, M6 X 15mm Torx-Kopf mit Gewindedichtmittel. |
943003 |
|
|
|

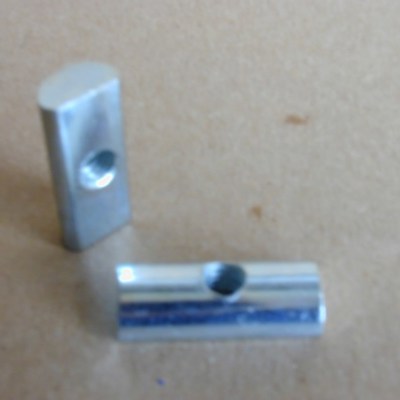

45 |
|
|
Nussriegel einwerfen
|
Drop In Nussriegel 6Mm |
944004 |
|
|
