El acrónimo"ULD" significa "unit load device" (dispositivo de carga unitaria), un equipo utilizado en el transporte aéreo de mercancías para agrupar y sujetar carga, correo y pequeños paquetes en un avión. A menudo, estos dispositivos son contenedores o una combinación de un palé y redes para palés de avión(PMC). Los palés ULD desempeñan un papel crucial en el transporte aéreo de mercancías, ya que permiten a las unidades de transporte y a los operadores logísticos transportar la carga de forma segura y eficaz.

A continuación analizamos los dispositivos unitarios de carga en profundidad, los tipos y detalles técnicos, el papel de los dispositivos unitarios de carga en la aviación y el transporte aéreo de mercancías, la seguridad de la carga y descarga de los dispositivos unitarios de carga y el transporte aéreo de mercancías en general. También veremos cómo algunos de nuestros sistemas de carga pueden ayudar a los operadores del sector del transporte aéreo de mercancías.

Book a FREE Loading Assessment

Learn how to make the loading process safer and more efficient with a no-obligation assessment...

BOOK NOW
ULD Air Cargo ASML

el papel de los ULD en la aviación y la logística

Los ULD aéreos son indispensables en la aviación y la logística porque facilitan la transferencia de carga aérea de un avión a otro o de un vehículo a otro. Los operadores pueden consolidar la carga a granel en una sola unidad, lo que facilita su manipulación, refuerza la eficacia del proceso y aumenta su seguridad. En última instancia, el principal objetivo de un ULD es agilizar la carga. Los operadores pueden cargar y descargar más rápidamente, proteger la carga y optimizar el espacio de carga.

Igual de importante es el otro propósito de un ULD: la seguridad. Los ULD aseguran la carga desde el despegue hasta el aterrizaje, especialmente durante las turbulencias, y permiten una distribución uniforme del peso en la aeronave. Una carga no asegurada y sin sujeción podría dañar la aeronave. Peor aún, podría hacer que el peso de la aeronave se desplazara, que el piloto perdiera el control y que el avión se estrellara. En todos los casos, un avión de carga debe estar equipado con un suelo de rodillos, correas y accesorios para sujetar las paletas y los contenedores en su sitio.

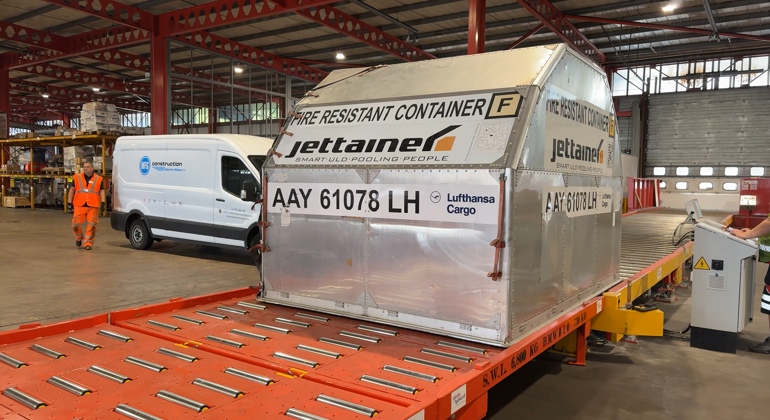

ULD Moving Onto Rollerdecks

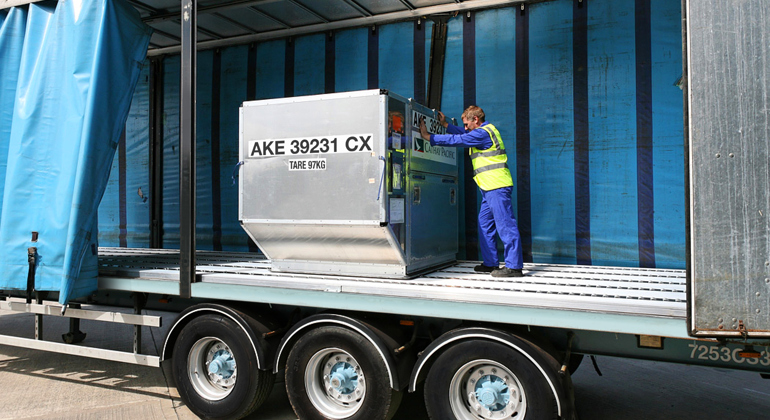

¿Cómo se identifica un ULD?

Identificación de ULD

Cada ULD tiene un código de identificación único que combina letras y números. En el International Air Transportation (IATA) system), este código consta de tres letras iniciales, como AKE; cuatro o cinco números; y dos letras finales. Éstas indican lo siguiente:

  • el tipo de ULD (las tres letras iniciales);
  • el número único que el operador ha asignado al ULD (los números);
  • un International Civil Aviation Organization (ICAO) code ) que indica el propietario, que puede ser una compañía aérea (BA) o una empresa de arrendamiento de ULD (JG), por ejemplo (las dos últimas letras).
IMG 6145 RT Fake Res

Explicación del sistema de numeración de los ULD y de los códigos de tres letras

Los códigos de tres letras indican diferentes tipos de ULD. La primera posición es siempre una letra y define la categoría del ULD. Las letras más comunes que encontrará son:

  • A: Contenedor certificado
  • P: Palé certificado
  • B: Contenedor no certificado
  • R: Contenedor certificado de temperatura controlada
Modular Rollerbed System Powered Cargo Roller ULD

Posición 2

La segunda posición es casi siempre una letra e indica las dimensiones de base. En el código de AKE ULD, la "K" representa las dimensiones base de 1534 x 1562 milímetros (60,4 x 61,5 pulgadas). Si las dimensiones base de un ULD no cubren ninguna de las 15 estándar, es posible que se utilicen las letras X, Y o Z.

Posición 3

La tercera posición es más complicada porque el sistema difiere entre paletas y contenedores. En los números de ULD de contenedor, la tercera letra indica los contornos del ULD, tal y como se definen en las especificaciones estándar de la IATA. Estos contornos son críticos porque se corresponden con los contenedores de la bodega de carga del avión. Utilizar un ULD con los contenedores equivocados puede afectar gravemente a la aeronave.

En el caso de los palés, la tercera letra se refiere a la certificación específica del palé. A medida que se generalizaba el uso de los ULD, se hizo necesario especificar qué paleta era compatible con qué sistema de carga, debido a las diferentes normas de diseño que han entrado en la industria para las paletas y los sistemas de carga. Cargar con un sistema incorrecto crearía una situación peligrosa.

nuestras soluciones de equipamiento para carga aérea

Equipos de apoyo en tierra

Manipulación de carga aérea

Almacenamiento de ULD

MRS PRC Webimages 10

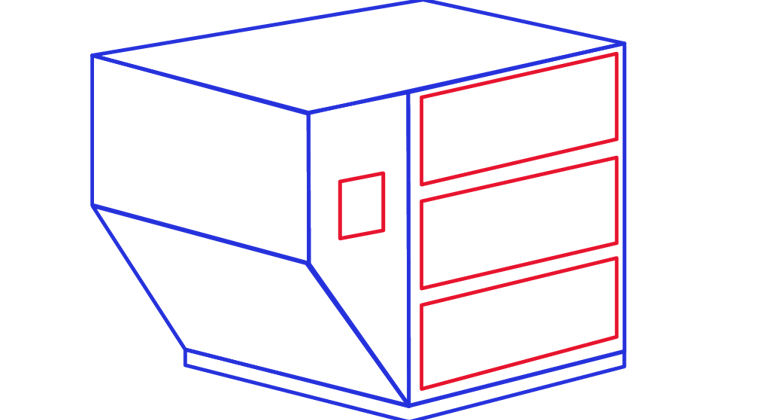

Tipos de ULD y especificaciones

Existen 15 categorías principales de ULD

Letra de clasificación

Tipo de ULD

A

Contenedor certificado para aeronaves

B

Paleta de aeronaves con alas certificadas

D

Contenedor de aeronave no certificado

F

Paleta de avión no certificada

G

Red para paletas de aviones no certificada

H

Boxes para caballos certificados

K

Estabulación certificada

L

Contenedor certificado multicontorno para aeronaves

M

Contenedor térmico para aeronaves no certificado

N

Red certificada para paletas de aviones

P

Paleta certificada para aeronaves

Q

Contenedor ignífugo certificado

R

Contenedor térmico certificado para aeronaves

V

ULD certificado para el transporte de automóviles

W

ULD certificado para el transporte de motores de aviación

MRS PRC Webimages 11

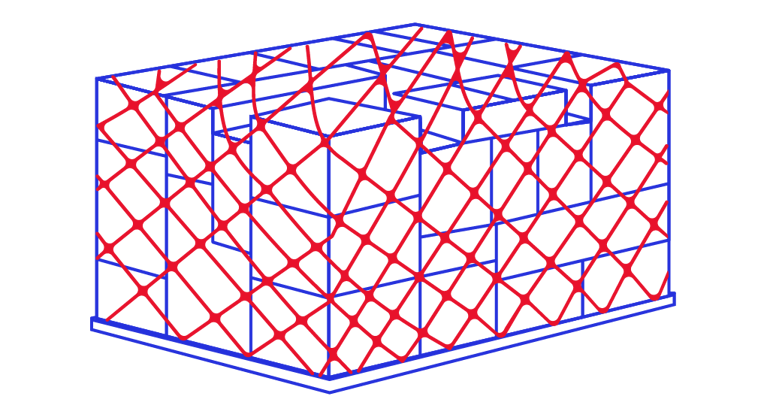

Posición 2

La segunda posición del número del ULD, que se refiere a las dimensiones de la base del ULD, presenta las siguientes clasificaciones:

Clasificación ULD

Dimensiones de la base (cm/pulgadas)

A

223,5 x 317,5 / 88 x 125

B

223,5 x 274,3 / 88 x 108

G

243,8 x 605,8 / 96 x 238,5 (20 pies)

K

153,4 x 156,2 / 60,4 x 61,5

L

153,4 x 317,5 / 60,4 x 125

M

243,8 x 317,5 / 96 x 125

N

156,2 x 243,8 / 61,5 x 96

P

119,8 x 153,4 / 47 x 60,4

Q

153,4 x 243,8 / 60,4 x 96

R

243,8 x 497,8 / 96 x 196 (16 pies)

S

156,2 x 223,5 / 61,5 x 88

MRS PRC Webimages 12

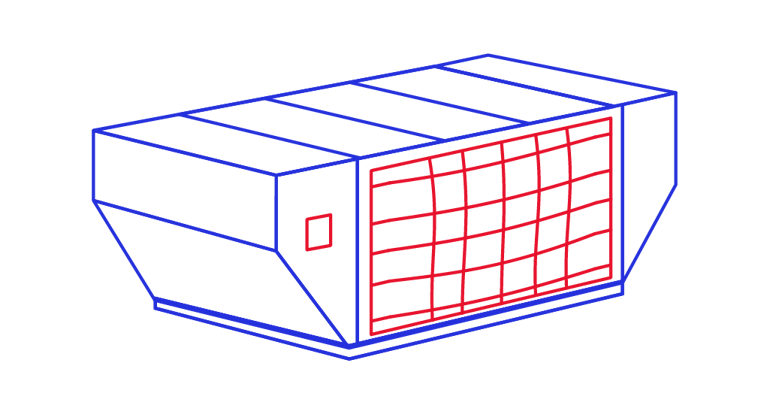

Posición 3

La tercera letra se refiere a los contornos del ULD, cuya forma se adapta al interior de la carrocería del avión. En el caso de las paletas y las redes, también describen el sistema de retención en el que se clasifica la unidad. Los contornos de los ULD están diseñados para permitir transportar el mayor volumen de carga posible.

El contorno también depende de si el ULD está situado en la cubierta principal del avión o en la inferior. Los diferentes contornos y su clasificación son:

Categoría de contorno

Altura (mm/pulgadas)

Anchura

Cubierta

A

2438 / 96

Cubierta principal

B

2438 / 96

Cubierta principal

C

1626 / 64

2337 / 92

Cubierta inferior

D

2997 /118

Cubierta principal

E

1626 / 64

2007 / 79

Cubierta inferior

F

1626 / 64

4064 / 160

Piso inferior

G

1143 / 45

2007 / 79

Cubierta inferior

H

1143 / 45

2438 / 96

Piso inferior

J

2438 / 96

Cubierta principal

K

1626 / 64

Cubierta principal / inferior

L

2946 / 116

Cubierta principal

M

2286 / 90

Cubierta principal

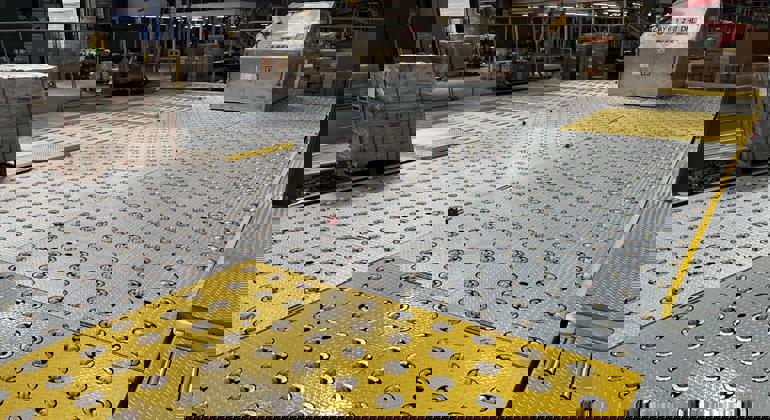

CD & RSD With ULD

tipos y dimensiones habituales de los ULD

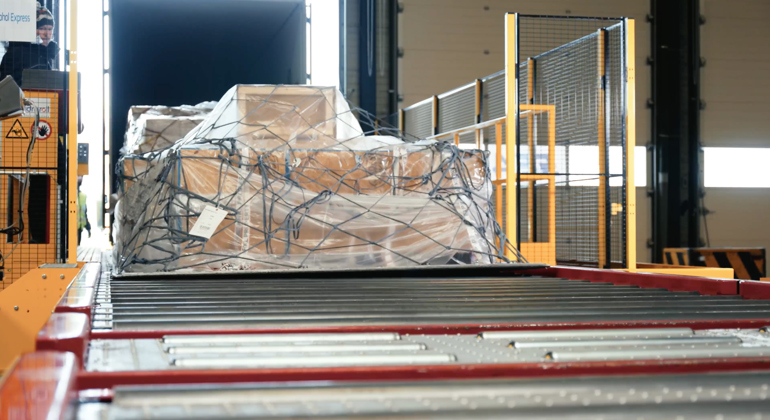

Placas o paletas aéreas

Las placas ULD y los palés aéreos son superficies planas de metal y suelen ser de aluminio. A continuación, los operadores atan las mercancías, mediante mallas o redes, para mantenerlas en su sitio mientras la carga está en tránsito. Es posible adaptar la estiba de la mercancía al contorno de la bodega de carga del avión para aprovechar al máximo el espacio.

Contenedores ULD

Son el equivalente en carga aérea a los contenedores marítimos; sin embargo, debido a las diferentes aeronaves que transportan carga, las dimensiones de los contenedores ULD varían. También encontrarás distintos tipos de ULD en función de su finalidad, como refrigerados, de apertura lateral, ventilados o herméticos.

TD & PR PMC & Trailer (6)

En logística se utilizan varios tipos de ULD. Estos son algunos de los más utilizados:

Tipo de ULD

Longitud de la base (cm / pulgadas)

Anchura de la base (cm / pulgadas)

Altura (cm / pulgadas)

 P1P/PAG contenedor de palés

 317.5 / 125

 223.5 / 88



P6P/PMC contenedor de palés

 317.5 / 125

242.8 / 96



PGA contenedor de palés

 605.8 / 238.5

243.8 / 96



LD3/AKE/AVE palé contenedor

 156.2 / 65

200.6 / 79 (dimensiones superiores)

 153.4 / 60.4

149.4 / 58.8 (dimensiones superiores)

 162.6 / 64

LD7 palé (PMC)

 424 / 167

 223 / 88

213 / 84

LD9/AAP contenedor

317.5 / 125

 223.5 / 88

 162.6 / 64

M1/AMA contenedor

 317.5 /125

 243.8 / 96

 243.

2Weeks To Go Swedenartboard 1 Copy 3

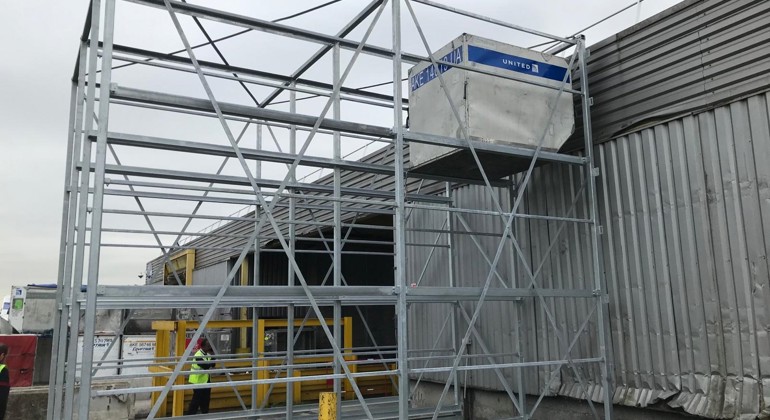

Certificación de ULD

En la mayoría de los casos, los contenedores, palés y redes deben estar certificados por la autoridad de aeronavegabilidad del país registrado del fabricante. Las normas de certificación más comunes son la Orden C90 sobre normas técnicas de la Autoridad Federal de Aviación (FAA) y la Orden europea de normas técnicas (ETSO) C90c de la Agencia Europea de Seguridad Aérea (AESA). Australia, China y otros países tienen normas técnicas adicionales para los ULD.

Para obtener la aprobación de las autoridades, los fabricantes deben demostrar que el ULD puede soportar las cargas requeridas mientras está sujeto de la forma indicada en las normas técnicas. Las cargas son extremadamente elevadas para demostrar que el diseño del ULD puede soportar el peso requerido en condiciones extremas.

ULD certificados y no certificados

Aunque la mayoría de los ULD se diseñan y venden como certificados, no todos lo están. Los aviones que no tienen bodegas de carga lo suficientemente fuertes como para contener su contenido en condiciones de vuelo extremas y tienen que depender de que el ULD esté fijado al suelo deben utilizar ULD certificados.

Si la bodega del avión puede soportar las fuerzas de su contenido en condiciones extremas, puede utilizar ULD no certificados.


Seguir leyendo
AKE 3X3x3 A (1)

el uso correcto de los ULD

Los fabricantes de ULD deben proporcionar instrucciones claras para el uso de ULD. Las compañías aéreas también deben crear instrucciones sobre el uso de los ULD para cualquier persona que deba cargar o descargar ULD en las aeronaves. Aunque las instrucciones pueden variar ligeramente, algunas serán comunes:

  • Compruebe siempre que el ULD no presenta daños que puedan inutilizarlo.
  • Cargue la carga o el equipaje uniformemente, prestando atención a mantener el centro de gravedad de la carga con el 10% del centro la base.
  • Asegure las puertas del contenedor una vez finalizada la carga.
  • No utilice un ULD certificado a menos que su placa/marca del fabricante sea claramente visible. y legible. La placa es un requisito de las autoridades y es un requisito legal.
  • Asegure siempre las puertas del contenedor cerradas o asegúrelas en posición abierta.

Estas son sólo algunas de las principales directrices sobre el uso correcto de los dispositivos unitarios de carga. Encontrará más información en nuestra Página de almacenamiento ULD LD, donde tratamos en profundidad el uso correcto de los ULD. Allí también tratamos el tema:

  • la carga de contenedores de carga aérea
  • la carga y descarga de paletas y redes;
  • manipulación de ULD;
  • y almacenamiento de ULD cargados y vacíos.

Seguir leyendo
Schiphol Express Thumbnail Website

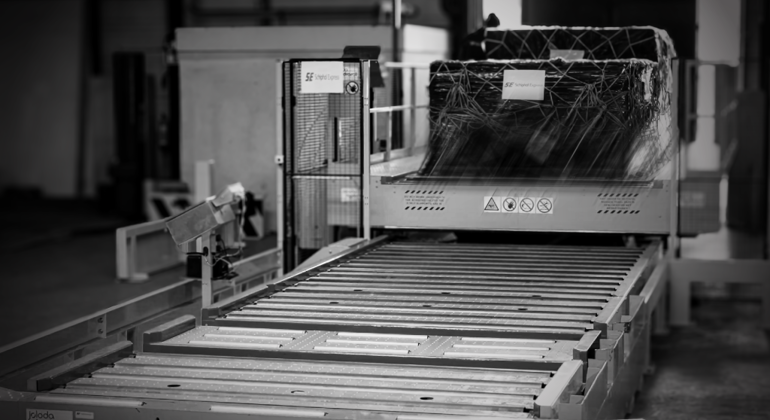

estudio monográfico

Schiphol Express optimiza las operaciones de manipulación de carga aérea

Con la instalación del Muelle para camionesCama rodante motorizada de Joloda Air Cargo Handling Equipment, Schiphol Express ha optimizado sus operaciones de manipulación de carga aérea. Esta solución ha agilizado los flujos de trabajo, mejorado la eficiencia y reducido los costes operativos, reforzando la posición de Schiphol Express como líder en logística de carga aérea.

En este estudio de caso, exploramos los detalles de esta instalación: presentamos al cliente, esbozamos sus retos, presentamos la solución propuesta y las características del sistema, destacamos las ventajas de la implantación y recabamos la opinión de Schiphol Express.


Seguir leyendo
CD PMC Loading (1)

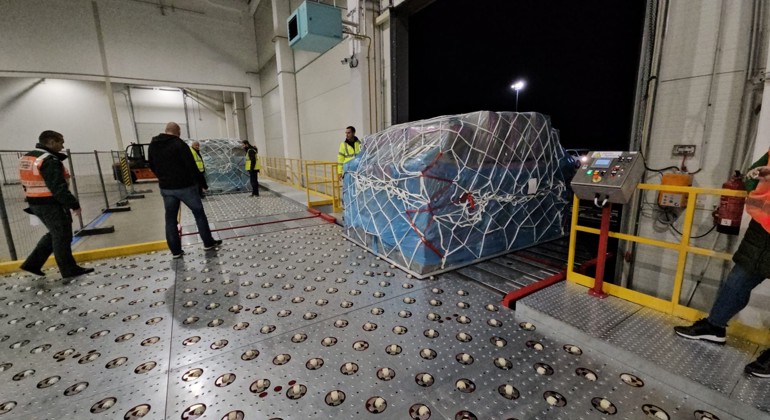

¿cuál es la diferencia entre un palé y un ULD?

Existen dos tipos principales de ULD: palés y contenedores. Un palé es una plataforma en la que los operadores apilan la carga y luego tiran de una red, que se fija al borde del palé, sobre la carga para sujetarla. En definitiva, el palé es un tipo específico de ULD, mientras que "ULD" se refiere a palés y contenedores.

Diferencias estructurales y funcionales

Mientras que los palés son más bien una plataforma para apilar, los contenedores son estructuras ligeras, a menudo de aluminio, que constan de una base, un marco, paneles laterales y de techo y, normalmente, una puerta sólida. Algunos contenedores son plegables, otros aislados, otros ventilados y otros refrigerados.

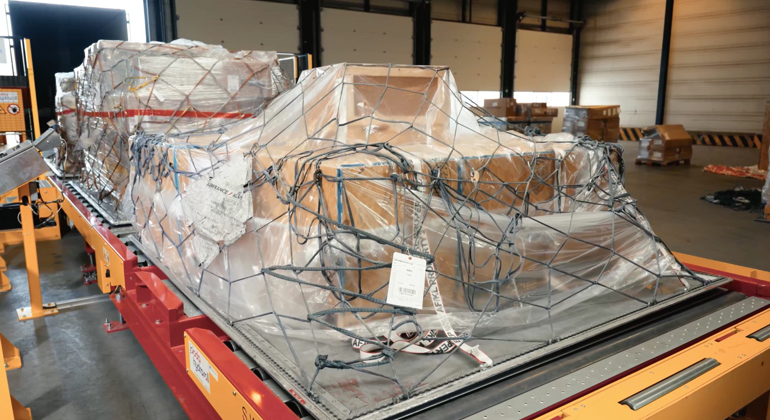

TD & PR PMC & Trailer (7)

utilizar un contenedor funciona bien para:

  • facilitar el embarque y desembarque de la carga
  • facilitar el embarque y desembarque de la carga en el avión;
  • proteger mejor la carga de las inclemencias del tiempo;
  • proteger la carga contra posibles daños;
  • proteger la aeronave de posibles daños causados por la carga;
  • impedir el acceso no autorizado a la carga.

Los palés requieren redes para sujetar la carga y funcionan bien para:

  • Reducir costes, ya que son más baratos que los contenedores;
  • aceptar cargas difíciles de meter en contenedores, como las de gran tamaño;
  • aceptar cargas especiales que sólo pueden cargarse en palés;
  • apilar la carga, y el palé es eficiente, fácil de almacenar y de devolver.

Soluciones de manipulación de ULD
ULD Moving On Powered Rollerbed

¿quién utiliza el transporte aéreo de mercancías y por qué es importante?

La velocidad, fiabilidad y conectividad global del transporte aéreo de mercancías hace que muchas industrias aprovechen al máximo este medio de transporte.

  • Comercio electrónico: debido a la presión por una logística rápida a la que se enfrentan las empresas de comercio electrónico;
  • Fabricantes: especialmente aquellos cuyo uso de la producción JIT les obliga a confiar en la entrega puntual y eficiente de componentes cruciales;
  • Farmacéutica: porque estos artículos suelen ser sensibles al tiempo y necesitan una manipulación cuidadosa;
  • Alimentación: cuando hay muchos productos perecederos, como verduras, frutas y marisco, y es necesario un transporte rápido;
  • Industrias de bienes de alto valor: como joyería, electrónica y obras de arte, por la mayor seguridad que ofrece el transporte aéreo.

También verá lugares de manipulación de carga, como aeropuertos y centros de manipulación de carga, que aprovechan al máximo el transporte aéreo de mercancías.


Soluciones de manipulación de carga aérea
What Is A ULD And How To Load And Unload Air Freight Spanish

Leer el artículo

Qué es un ULD y cómo cargar y descargar carga aérea

El acrónimo "ULD" significa "unit load device" (dispositivo de carga unitaria), un equipo utilizado en el transporte aéreo de mercancías para agrupar y contener carga, correo y pequeños paquetes en un avión. Generalmente, estos dispositivos son contenedores o una combinación de paletas y redes de paletas de avión (PMC). Los palés ULD desempeñan un papel crucial en el transporte aéreo de mercancías, ya que permiten a las unidades de transporte y a los operadores logísticos transportar la carga de forma segura y eficaz.

En este artículo, profundizamos en los ULD, analizando los tipos y detalles técnicos de los ULD, su identificación, el papel de los ULD en la aviación y el transporte aéreo de mercancías, la seguridad de la carga y descarga de los ULD y el transporte aéreo de mercancías en general. También analizamos cómo algunos de nuestros propios sistemas de carga pueden ayudar a los operadores del sector del transporte aéreo de mercancías.


Leia mais

nuestro proceso de asociación

Globe Icon

Consultamos

Coordinarse con las partes interesadas in situ para encontrar la solución adecuada

Joloda Icon Cogs (1)

Diseñamos

Capacidad interna de adaptación, fabricación y producción

Joloda Icon Plane

Aplicamos

Soluciones integrales de manipulación de carga aérea

High Quality Design

Apoyamos

Servicios de mantenimiento, reparación y urgencias

FedEx AKE Air Cargo

cómo cargar y descargar carga aérea

Gracias a nuestros Equipos de carga aérea, podrá minimizar la manipulación manual de los ULD y aliviar la presión sobre su personal de tierra y sus equipos logísticos.

El sistema modular de camas rodantes: Carga aérea

El Sistema Modular de Cama Rodante (MRS): Carga aérea es ideal para la manipulación de ULD, ya sean contenedores o palés, y es una de las principales opciones para cualquiera que trabaje en el sector de la carga aérea. Es posible instalar el sistema en cualquier furgoneta o remolque, transformándolo en una unidad especializada para la manipulación de ULD sin necesidad de realizar grandes modificaciones en el propio vehículo.

Este sistema, que cuenta con una plataforma de rodillos de subida y bajada neumática, también es adecuado para los servicios de alimentación por carretera (RFS ) que deseen mejorar sus capacidades de manipulación de carga aérea. El versátil sistema es fácilmente transferible de un remolque a otro, y su diseño modular permite una fácil personalización y ampliación para adaptarse a las necesidades del operador.


Más información
Tromp MRS PCR 11

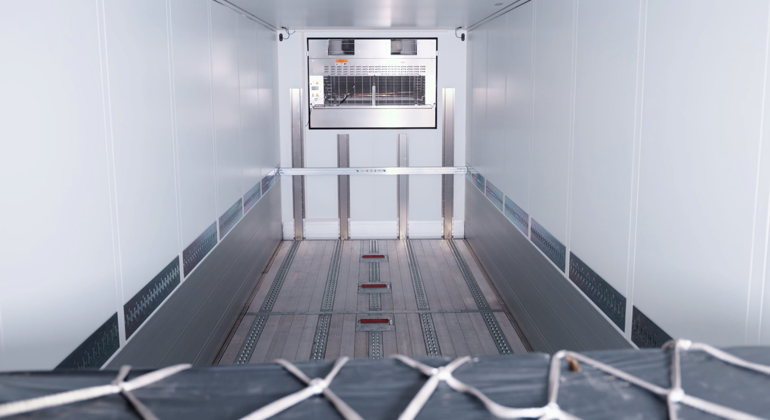

El sistema Rodillo de carga motorizado (PCR)

El Rodillo de carga motorizado forma parte de nuestra gama de sistemas modulares de plataforma rodante y es una forma eficaz de aumentar la eficiencia y la seguridad de su transporte aéreo de mercancías. El sistema cuenta con rodillos de subida y bajada, combinados con un Rollertrack neumático, y puede manipular todos los contenedores de fondo plano y palés de hasta 20.000 kilos.

Es un sistema especialmente diseñado para la carga aérea y, al igual que el MRS: Sistema de carga aérea, es compatible con remolques y furgonetas estándar, flotas nuevas o ya existentes, y los transforma en transportistas de cargas unitarias de gran capacidad, ideales para los servicios de alimentación por carretera.


Más información
AKE Rack Swissport2

Soluciones de equipamiento de carga aérea para centros de carga aérea, aeropuertos y proveedores logísticos

Ofrecemos una gama de Manipulación de carga aérea Equipos de apoyo en tierraEquipos de almacenamiento de ULDEstanterías para almacenar palés PMC y PGA; para ayudar a los manipuladores de carga.

En cuanto a equipos de almacenamiento de ULD, ofrecemos:

En cuanto a equipos de apoyo en tierra y sistemas de manipulación de carga aérea, ofrecemos:

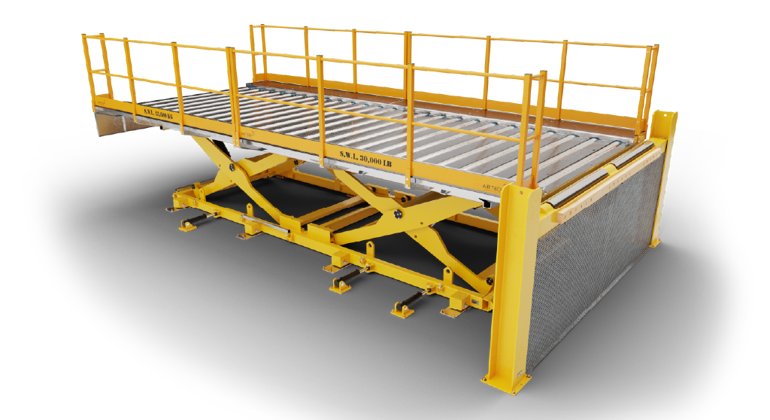

Truck Dock (20FT)

muelles para camiones

Sistemas de muelles para camiones son soluciones avanzadas de manipulación de cargas que agilizan la transferencia de mercancías entre camiones, almacenes y vehículos. Estos sistemas optimizan los flujos de trabajo reduciendo la manipulación manual, garantizando una alineación precisa y mejorando la eficiencia en entornos logísticos y de carga aérea de alta demanda.


Más información
Dolly Dock NEL Render Block (1)

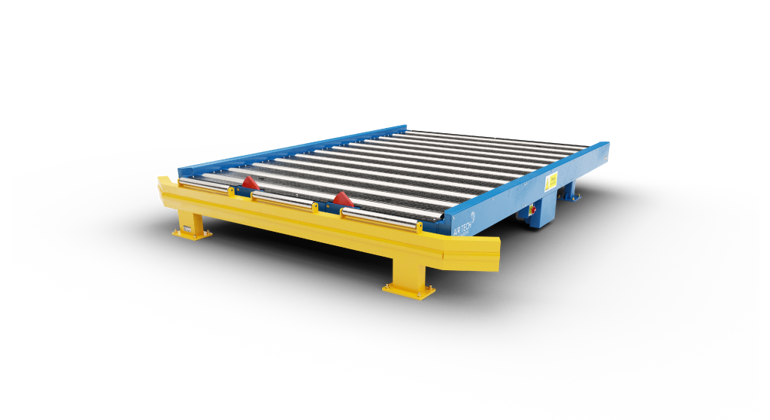

muelles rodantes

Sistemas Dolly Dock son soluciones avanzadas de manipulación de cargas que agilizan la transferencia de ULD y palés entre plataformas rodantes, almacenes y vehículos. Este equipo de manipulación de aeronaves optimiza los flujos de trabajo reduciendo la manipulación manual, garantizando una alineación precisa y mejorando la eficiencia en entornos logísticos y de carga aérea de alta demanda.


Más información
Slave Pallet Render Website Block 2

paletas para esclavos

Los Palés esclavos ( también conocidos como estaciones de trabajo móviles) son plataformas de manipulación de cargas que agilizan el movimiento, almacenamiento y transporte de dispositivos de carga unitaria (ULD) en operaciones de carga aérea y logística. Estos palés de gran resistencia permiten una manipulación eficaz de los contenedores de carga aérea en entornos aeroportuarios mediante carretillas elevadoras, reduciendo la necesidad de maquinaria compleja y mejorando al mismo tiempo la eficacia del flujo de trabajo.


Más información
Castor Deck Render Website Block

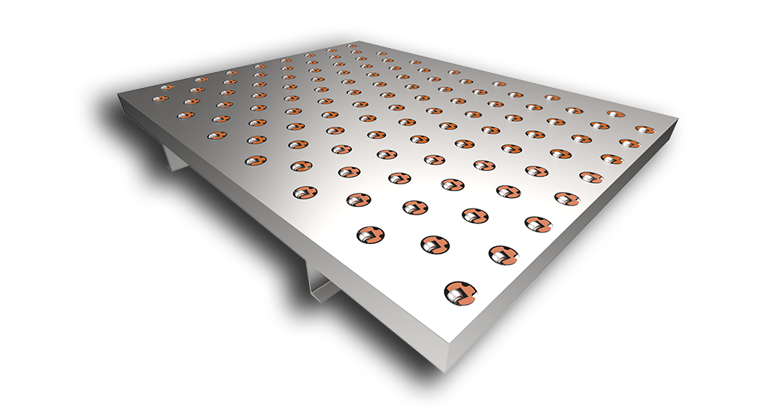

cubiertas giratorias
