| Ref no. |
|
Name |
Description |
Code |
Quantity |
|
|
1 |
|

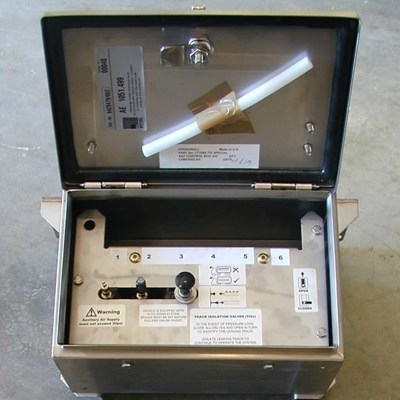

Boîte de contrôle complète (avec Tive et Aiv)
|
Aq1;Boîte de contrôle en acier inoxydable avec Tiv et Aiv |
771064 |
|
|
|
2 |
|

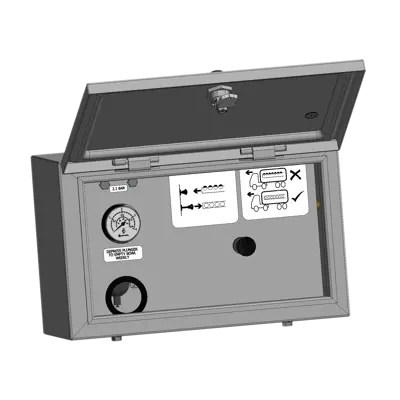

Boîte de contrôle complète
|
AQ1 ; Boîte de contrôle complète en acier inoxydable
Autodown |
771050 |
|
|
|
3 |
|

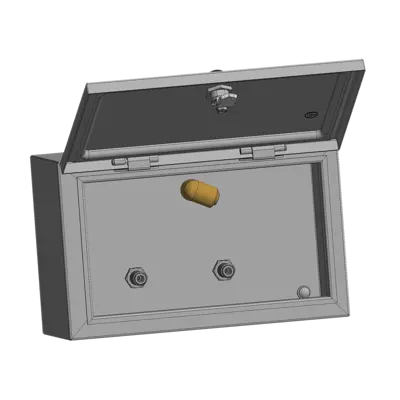

Boîtier du boîtier de commande (avec raccords de cloison)
|
AQ1 ; Boîtier de contrôle en acier inoxydable
(Comprend les raccords de cloison) |
771049 |
|
|
|
4 |
|

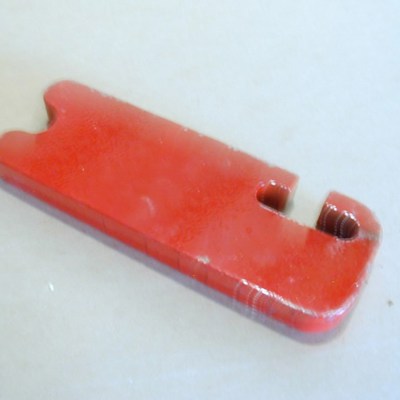

Lame de remplacement pour butée de palette standard
|
Lame de remplacement pour butée de palette "standard" de 5/8" d'épaisseur |
710004 |
|
|
|
5 |
|

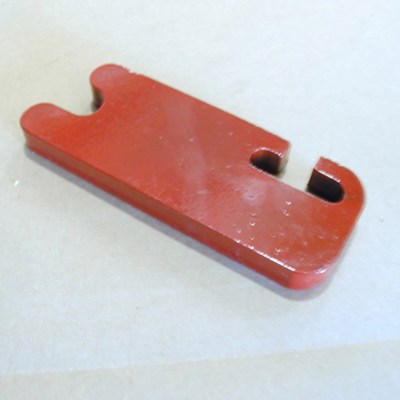

Assemblage de butée de palette avec lame standard
|
Assemblage de butée de palette avec lame "standard" de 1" d'épaisseur |
710005 |
|
|
|

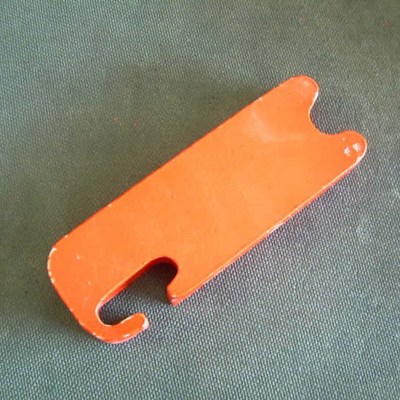

6 |
|
Lame de remplacement pour butée de palette standard
|
Lame de remplacement pour butée de palette "standard" de 1" d'épaisseur |
710007 |
|
|
|
7 |
|

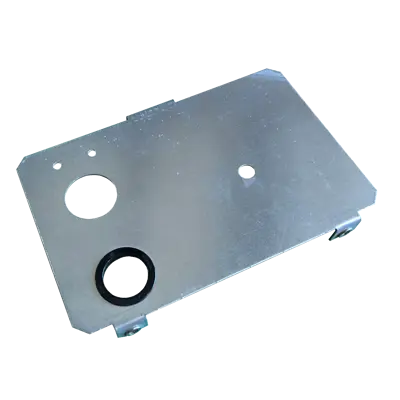

Plaque frontale
|
AQ1 ; Plaque frontale en acier inoxydable |
771047 |
|
|
|
8 |
|

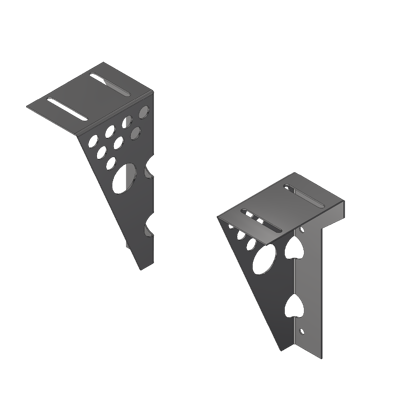

Supports de montage
|
Supports de montage du boîtier de commande
(acier inoxydable 2 pièces)
Pour boîtier AQ1 / AQ2 avec TIV / AIV |
711009 |
|
|
|
9 |
|
Support de montage du boîtier de contrôle
|
Support de montage du boîtier de contrôle (acier inoxydable)
Pour le boîtier de contrôle AQ1 / AQ2 sans TIV / AIV |
711000 |
|
|
|
10 |
|

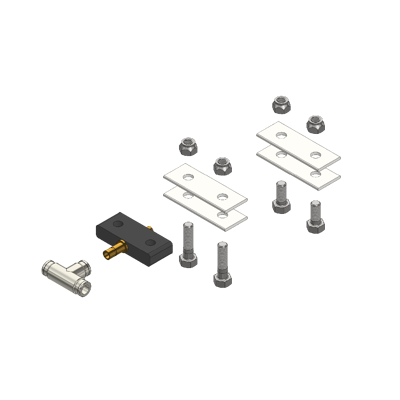

Kit de fixation des coussins d'air
|
Kit de fixation de sac à air Hydraroll 2,5" avec Té 5/16 |
762001 |
|
|
|
11 |
|

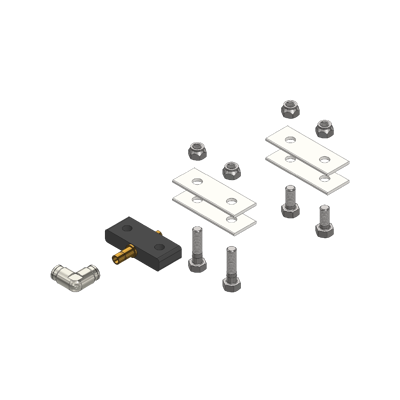

Kit de fixation des coussins d'air
|
Kit de fixation de sac à air Hydraroll 2,5" avec coude 5/16 |
762004 |
|
|
|
12 |
|

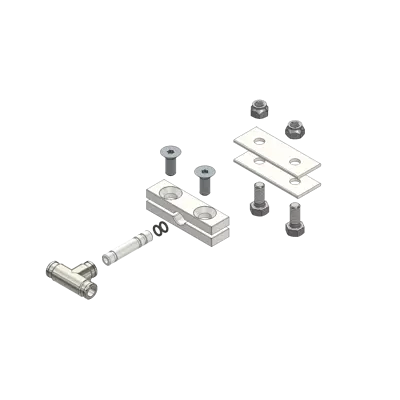

Kit de fixation des coussins d'air
|
Kit de fixation de sac à air 2,5" AHS avec Té 5/16 |
762013 |
|
|
|
13 |
|

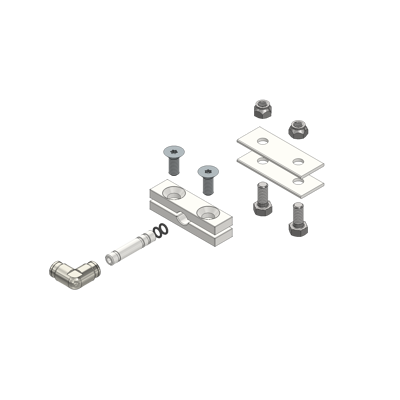

Kit de fixation des coussins d'air
|
Kit de fixation de sac gonflable AHS 2,5" avec coude 5/16 |
762014 |
|
|
|
14 |
|
Sac gonflable
|
Sac à air ; 2.5" plat ; rouge ;
Rouleau ; (Rouleau de 300 Ft)
Pour l'assemblage des sacs à air en interne |
760006 |
|
|
|
15 |
|
Assemblage complet de l'airbag
|
Hydraroll - Assemblage complet de coussins d'air
Pour module de 13' 2" avec coude 5/16" ;
Rouge |
760018 |
|
|
|

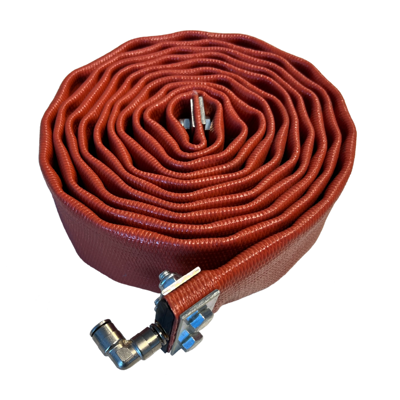

16 |
|
Assemblage complet de l'airbag
|
Hydraroll - Assemblage complet du coussin d'air
Pour module de 13' 0" avec coude de 5/16" ;
Rouge |
760057 |
|
|
|
17 |
|
Assemblage complet des coussins d'air
|
Hydraroll - Assemblage complet de coussins d'air
Pour le module de 11' 6" avec un té de 5/16" ;
Rouge |
760009 |
|
|
|

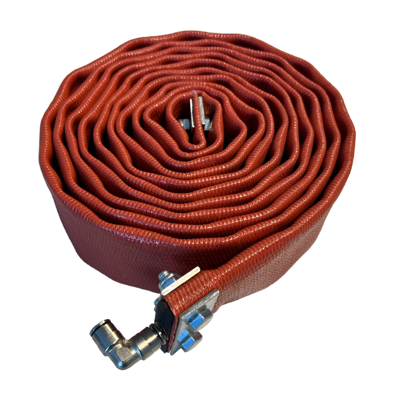

18 |
|
Assemblage complet de l'airbag
|
Hydraroll - Assemblage complet de coussins d'air
Pour module de 10' 6" avec coude 5/16" ;
Rouge |
760060 |
|
|
|
19 |
|

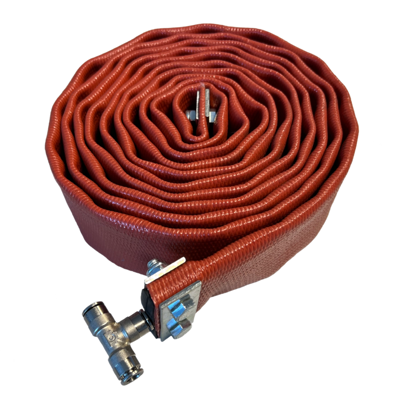

Assemblage complet de l'airbag
|
Hydraroll - Assemblage complet de coussins d'air
Pour module de 10' 6" avec té de 5/16" ;
Rouge |
760008 |
|
|
|
20 |
|
Assemblage complet de l'airbag
|
Hydraroll - Assemblage complet de coussins d'air
Pour le module 9' 0" avec un té de 5/16" ;
Rouge |
760004 |
|
|
|

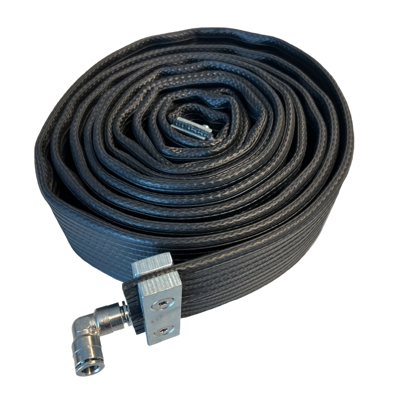

21 |
|
Assemblage complet de l'airbag
|
Hydraroll - Assemblage complet de coussins d'air
Pour module de 13' 0" avec coude 5/16" ; noir
Kit de fixation AHS |
760033 |
|
|
|
22 |
|

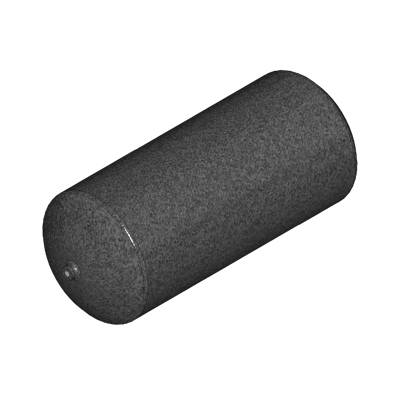

Réservoir d'air
|
Réservoir d'air
Avec orifices d'extrémité 3/8" NPT et orifice de vidange 1/4" NPT |
770002 |
|
|
|

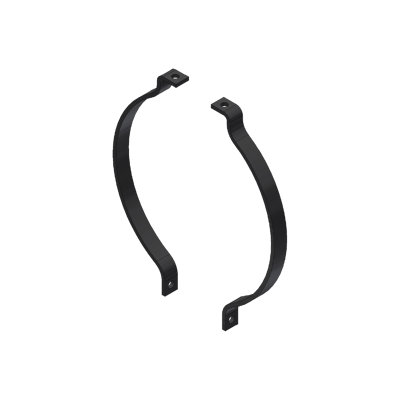

23 |
|
Support du réservoir d'air
|
Support ; réservoir d'air ; acier (1 pièce seulement) ; 12" (illustré 2 pièces)
(montré 2 pièces) |
770003 |
|
|
|
24 |
|

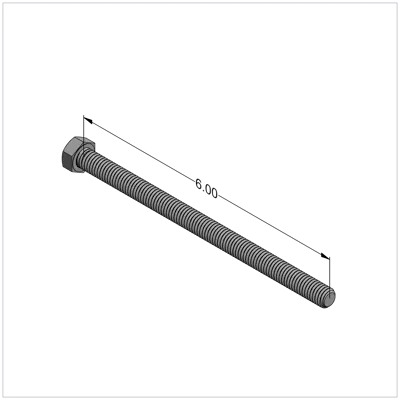

Boulon hexagonal
|
Boulon à tête hexagonale ; 3/8-16 x 6" à filetage intégral
Pour les supports de réservoir d'air
(941009 - Ecrou) |
770004 |
|
|
|
25 |
|

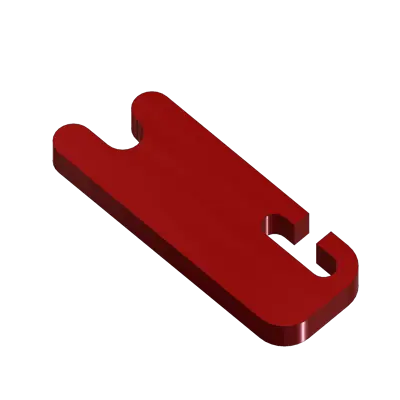

Lame de remplacement pour le Winged Cargo Stop
|
Lame de remplacement de 5/8" d'épaisseur pour les arrêts de cargaison à ailettes |
710015 |
|
|
|
26 |
|
Lame de remplacement pour le Winged Cargo Stop
|
Lame de remplacement de 1" d'épaisseur pour les arrêts de cargaison "ailés |
710011 |
|
|
|
27 |
|
Assemblage du berceau à rouleaux MK4 ; série 4
|
MK4 ; Série 4 ; Assemblage du berceau à rouleaux
Pas de 4" ; 15 rouleaux ;
L'extrémité d'entrée est compatible avec la plaque supérieure Part# 741005 |
742005 |
|
|
|
28 |
|
Assemblage du berceau à rouleaux MK4 ; série 4
|
MK4 ; Série 4 ; Assemblage du berceau à rouleaux
Pas de 6" ; 10 rouleaux ;
L'extrémité d'entrée est compatible avec la plaque supérieure Part# 741006 |
742006 |
|
|
|
29 |
|
Assemblage du berceau à rouleaux MK4 ; série 4
|
MK4 ; Série 4 ; Assemblage du berceau à rouleaux
Pas de 4" ; 16 rouleaux ;
L'extrémité de la pince est compatible avec la plaque supérieure Part# 741015 |
742003 |
|
|
|
30 |
|
Assemblage du berceau à rouleaux MK4 ; série 4
|
MK4 ; Série 4 ; Assemblage du berceau à rouleaux
Pas de 6" ; 11 rouleaux ;
L'extrémité de la pince est compatible avec la plaque supérieure Part# 741007 |
742007 |
|
|
|
31 |
|
Plaque supérieure (pliée) MK4 ; Série 4
|
MK4 ; Série 4 ; Plaque supérieure (pliée)
Pas de 4" ; 15 ouvertures de rouleaux ;
Extrémité d'entrée ; 59,5" de long
Compatible avec le berceau à rouleaux Part# 742005 |
741005 |
|
|
|
32 |
|
Plaque supérieure (pliée) MK4 ; Série 4
|
MK4 ; Série 4 ; Plaque supérieure (pliée)
Pas de 6" ; 10 ouvertures de rouleaux ;
Extrémité de la pince ; 59,5" de long
Compatible avec le berceau à rouleaux Part# 742006 |
741006 |
|
|
|
33 |
|
Plaque supérieure (pliée) MK4 ; Série 4
|
MK4 ; Série 4 ; Plaque supérieure (pliée)
Pas de 6" ; 11 ouvertures de rouleaux ;
Extrémité de la pince ; 64" de long
Compatible avec le berceau à rouleaux Part# 742007 |
741007 |
|
|
|
34 |
|
Assemblage du berceau à rouleaux MK4 ; série 5
|
MK4 ; Série 5 ; Assemblage du berceau à rouleaux
Pas de 4,5" ; 14 rouleaux ;
Compatible avec la plaque supérieure Part# 741044 |
742020 |
|
|
|
35 |
|
Assemblage du berceau à rouleaux MK4 ; série 5
|
MK4 ; Série 5 ; Assemblage du berceau à rouleaux
Pas de 6,5" ; 10 rouleaux ;
Compatible avec la plaque supérieure Part# 741045 |
742021 |
|
|
|
36 |
|
Assemblage du berceau à rouleaux MK4 ; série 5
|
MK4 ; Série 5 ; Assemblage du berceau à rouleaux
Pas de 6,5" ; 5 rouleaux ;
Compatible avec la plaque supérieure Part# 741047
(Pour module de 13' 2") |
742023 |
|
|
|
37 |
|

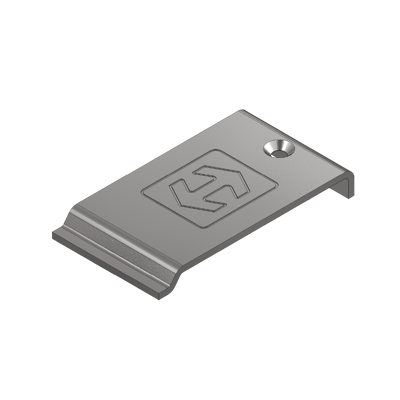

Plaque de logo (fixation rapide) MK4 ; série 5
|
MK4 ; Series 5 ; Plaque supérieure (Quick Release)
Plaque avec logo
Couvre normalement l'extrémité d'entrée du module |
741043 |
|
|
|
38 |
|
Plaque supérieure (à dégagement rapide) MK4 ; série 5
|
MK4 ; Série 5 ; Plaque supérieure (à dégagement rapide)
Pas de 4,5" ; 14 ouvertures de rouleaux ;
61,75" de long
Compatible avec le berceau à rouleaux Part# 742020 |
741044 |
|
|
|

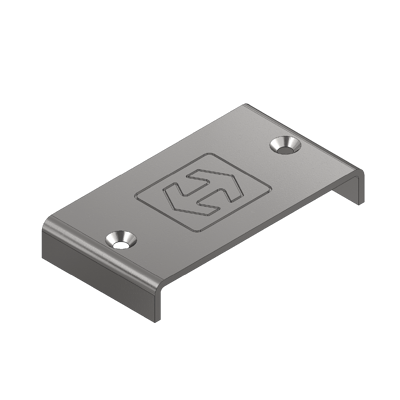

39 |
|
Plaque d'identification MK4 ; Série 4
|
MK4 ; Série 4 ; Plaque supérieure (pliée)
Plaque avec logo
Couvre normalement l'extrémité d'entrée du module |
741012 |
|
|
|
40 |
|

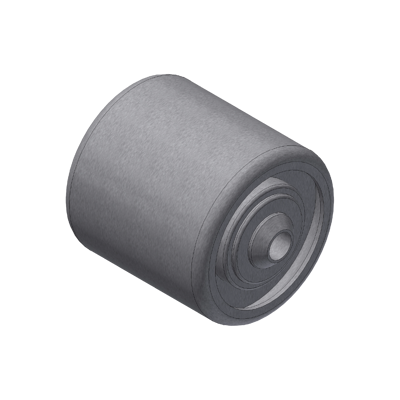

Rouleau MK4
|
Rouleau MK4, 2" de large
Needs Roller Pin (Axle) Pt# 743001 |
743002 |
|
|
|

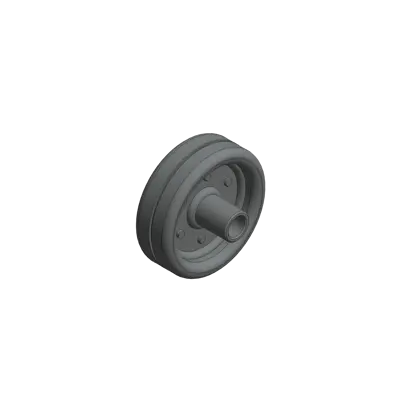

41 |
|
Rouleau ; usage intensif MK20 / MK21
|
Rouleau ; usage intensif
MK20 / MK21 ; 2" Dia X 5/8" Wide
(Rouleau double) |
803003 |
|
|
|
42 |
|

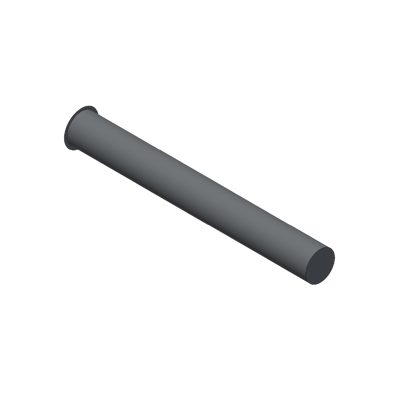

MK4 / MK21 Goupille à rouleaux (essieu)
|
MK4 / MK21 Goupille de rouleau (axe)
Utilisé pour le rouleau Part# 743002 et le rouleau Part# 803003 |
743001 |
|
|
|

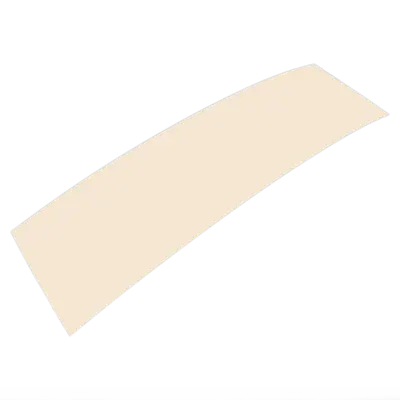

43 |
|
Bande d'acétal
|
Bande en acétal, MK4 / MK21
0.02" X 2.8125" de large |
714007 |
|
|
|
44 |
|

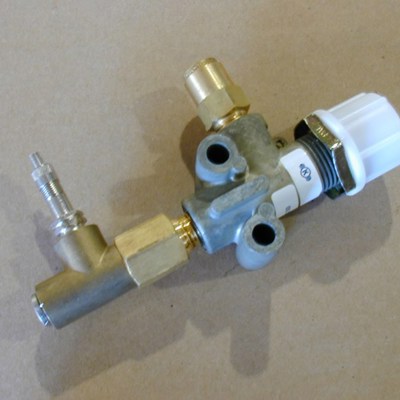

Soupape de protection de la pression
|
Pressure Protection Valve, Crossmember Mounted With Aiv. (Remplacé par Part# 772053) |
772016 |
|
|
|
45 |
|

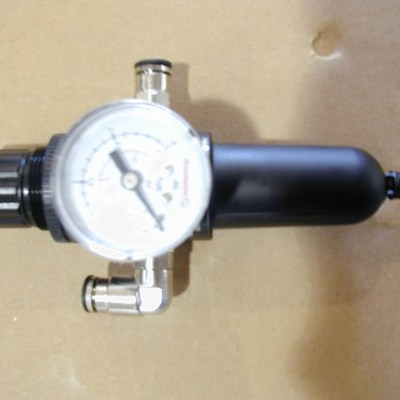

Remplacement du filtre / régulateur pneumatique
|
Filtre / Régulateur pneumatique de remplacement pour boîtier de contrôle, livré avec les raccords et le support de montage. |
772017 |
|
|
|

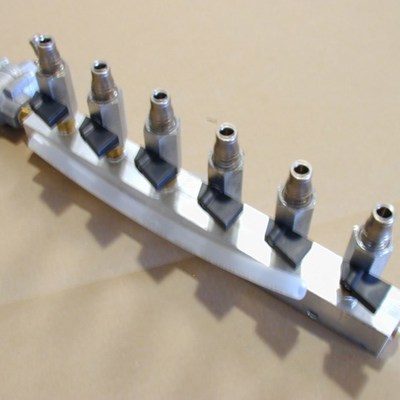

46 |
|
Assemblage du collecteur Tiv
|
Tiv Manifold Assembly - Comprend une soupape d'échappement rapide, des robinets à boisseau sphérique et des raccords, comme illustré. |
772018 |
|
|
|
47 |
|

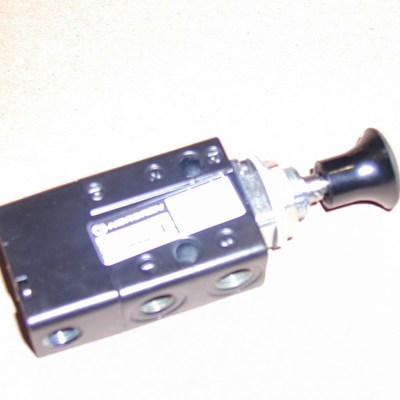

Valve de contrôle Autodown
|
Valve de contrôle Autodown de remplacement pour le boîtier de contrôle. Le bouton est inclus. |
772024 |
|
|
|

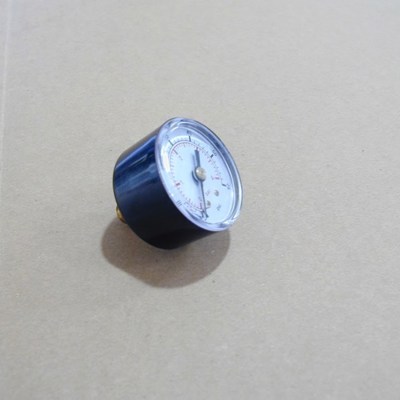

48 |
|
Jauge du filtre régulateur
|
Jauge de remplacement du régulateur de filtre (0-60 Psi,0-4 Bar) |
772008 |
|
|
|
49 |
|

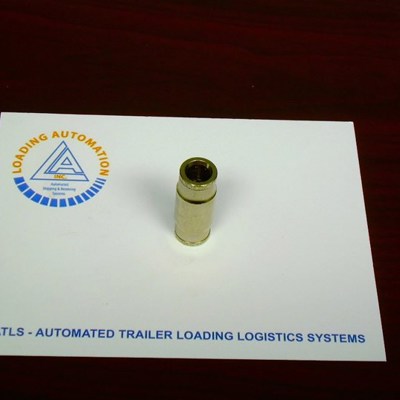

Coupleur droit à emboîtement à diamètre extérieur
|
5/16" Od Push In Straight Coupling |
773007 |
|
|
|

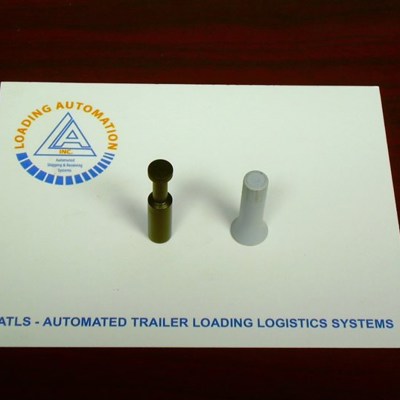

50 |
|
Bouchons à enfoncer OD
|
Bouchons à enfoncer 5/16" Od (deux modèles illustrés) |
773009 |
|
|
|
51 |
|

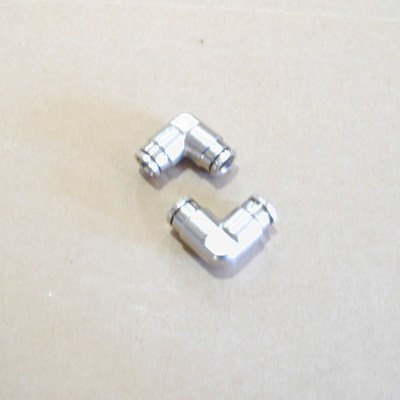

OD Coude à emboîter
|
Coude à 90 degrés 5/16" Od Push In |
773010 |
|
|
|
52 |
|

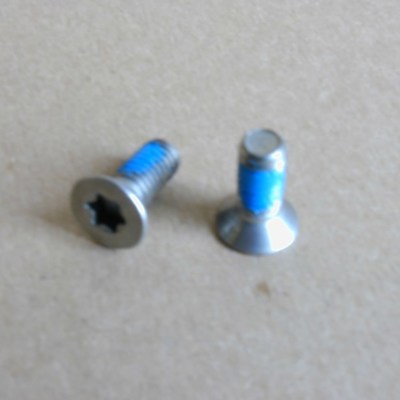

Plaque supérieure Vis
|
Vis de plaque supérieure Vis de plaque supérieure, acier inoxydable, tête Torx M6 X 15Mm avec produit d'étanchéité pour filetage. |
943003 |
|
|
|
53 |
|

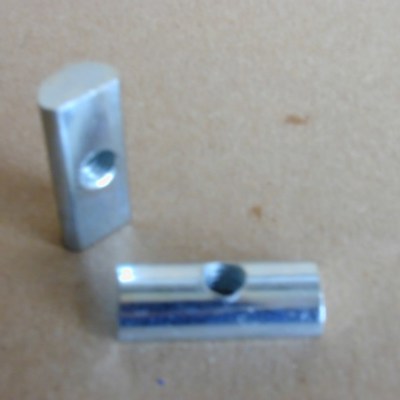

Barres de noix
|
Barres de noisettes en forme de goutte d'eau 6Mm |
944004 |
|
|
|
54 |
|

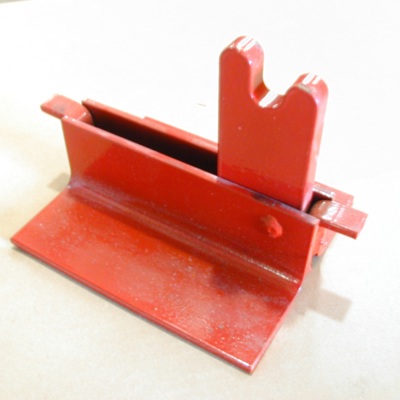

Assemblage de la butée de palette
|
Butoir de palette avec lame de 5/8" d'épaisseur ; rail à ailettes |
710014 |
|
|
|
55 |
|

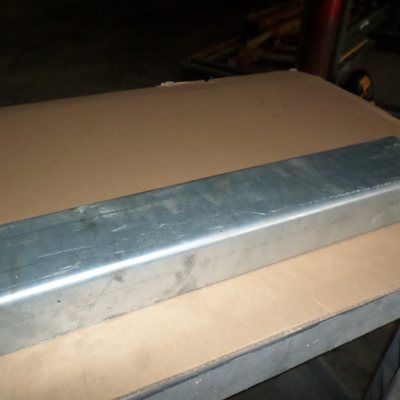

Canal de fuite
|
Canal d'écoulement ; Galv. ; M 4 ; 24" Long |
713000 |
|
|
|
56 |
|

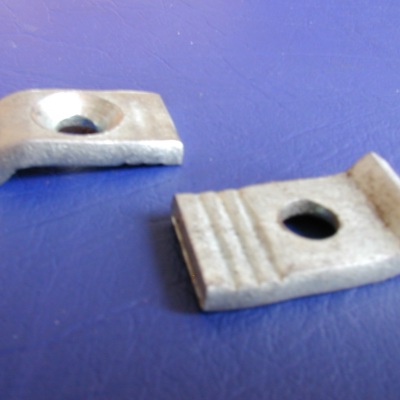

Clip de montage de rail
|
Clip de montage de rail |
714011 |
|
|
|

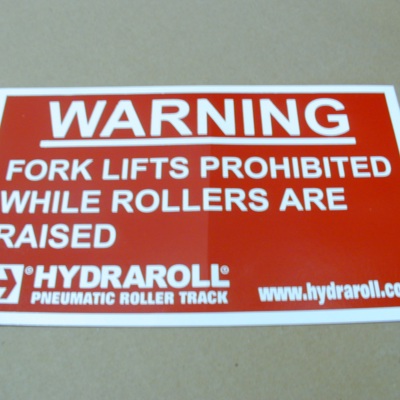

57 |
|
Autocollant
|
Autocollant ; Avertissement Chariot élévateur à fourche interdit |
715005 |
|
|
|

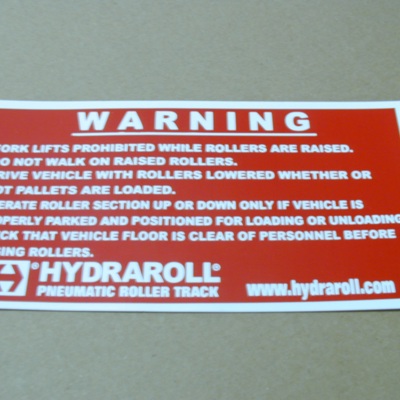

58 |
|
Autocollant
|
Autocollant ; Avertissement Sécurité Fonctionnement |
715007 |
|
|
|

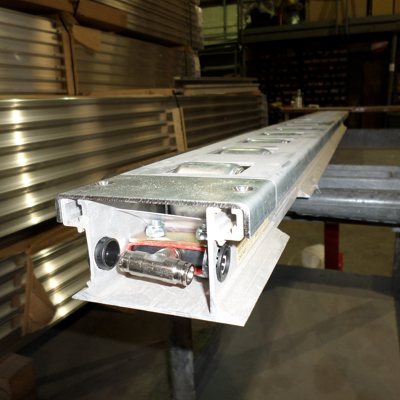

59 |
|
Module MK 4, série 3
|
Module ; Mk4 S3 ; 5'-2" de long ; pas complet de 4" ; 15 rouleaux |
740018 |
|
|
|
60 |
|

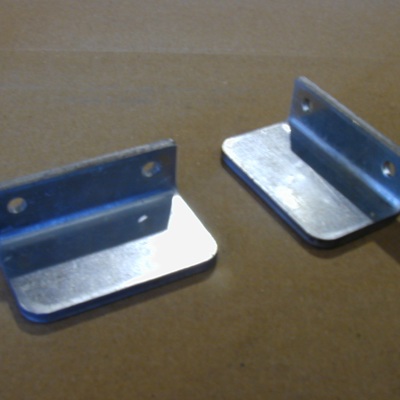

Angle de guidage de la plaque supérieure
|
Angle de guidage ; plaque supérieure |
741038 |
|
|
|
61 |
|

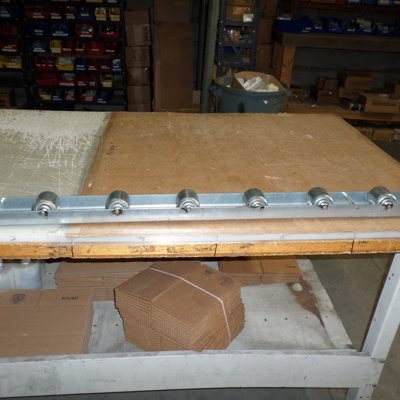

MK 4 S4 Assemblage du berceau à rouleaux
|
Ensemble de berceau à rouleaux ; Mk4 S4 ; avant (pince) ; pas de 6" ; 8 rouleaux |
742011 |
|
|
|

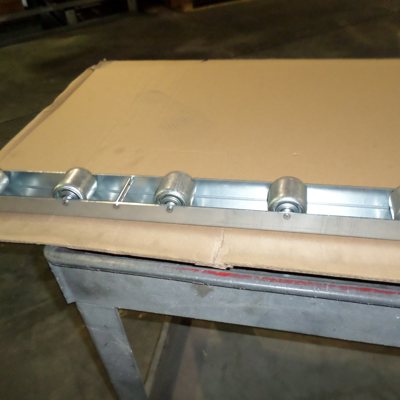

62 |
|
MK 4 S4 Assemblage du berceau à rouleaux
|
Assemblage du berceau à rouleaux ; Mk4 S4 ; 6" Pas 5 rouleaux |
742017 |
|
|
|
63 |
|

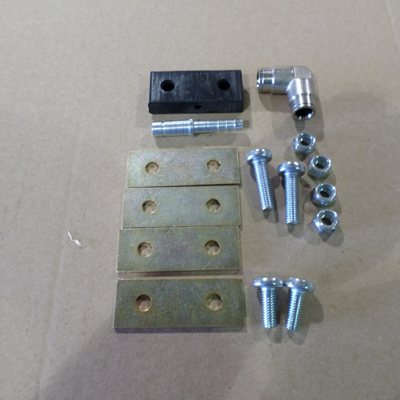

Kit de fixation des coussins d'air
|
Kit de fixation de sac à air ; 2.5" W ; W/ 3/8 "Elbow |
762005 |
|
|
|

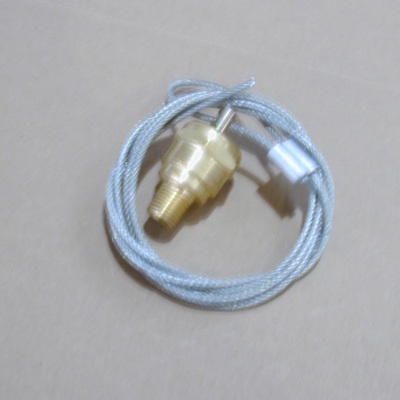

64 |
|
Vanne de vidange
|
Vanne de vidange ; 1/4" Npt ; avec câble |
770008 |
|
|
|
65 |
|

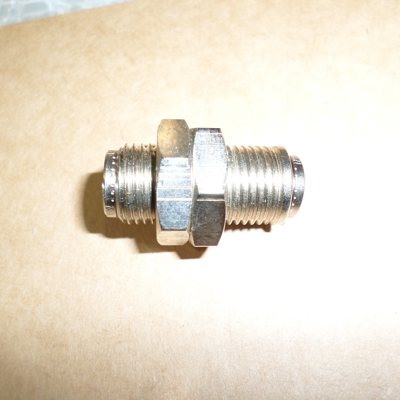

Coupleur de tête en vrac
|
Coupleur de tête ; tube 5/16" ; Push-In |
771010 |
|
|
|

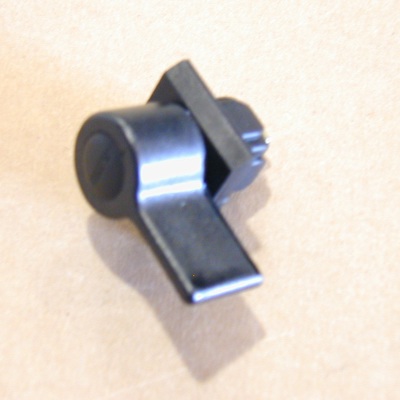

66 |
|
Poignée en plastique
|
Poignée en plastique noir avec loquet |
771012 |
|
|
|
67 |
|

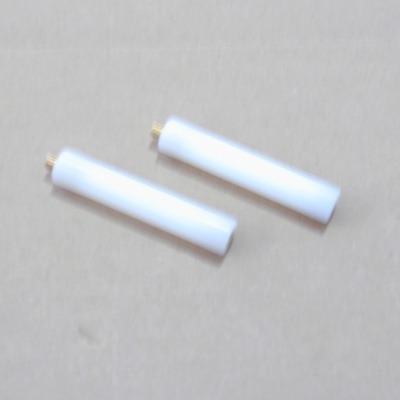

Montage sur pilier, sur plaque frontale
|
Pilier ; Montage de la plaque frontale ; |
771043 |
|
|
|
68 |
|

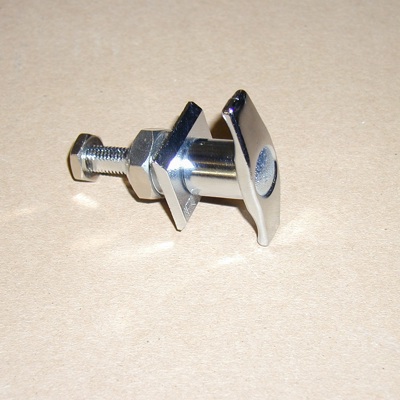

Poignée en té chromée
|
Poignée en té chromée avec loquet pour boîte de contrôle en acier inoxydable |
771045 |
|
|
|
69 |
|

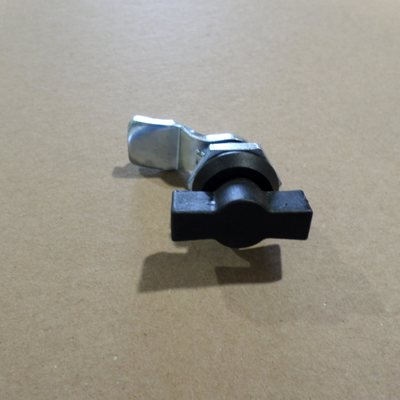

TEE Handly Assy
|
Assemblage de la poignée en té - plastique/acier inoxydable Boîte de contrôle |
771045p |
|
|
|
70 |
|

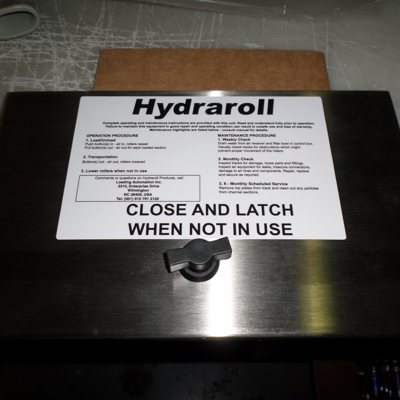

Couvercle de la boîte de contrôle
|
Couvercle ; boîte de contrôle ; avec charnière sans loquet ; S/S |
771068 |
|
|
|
71 |
|

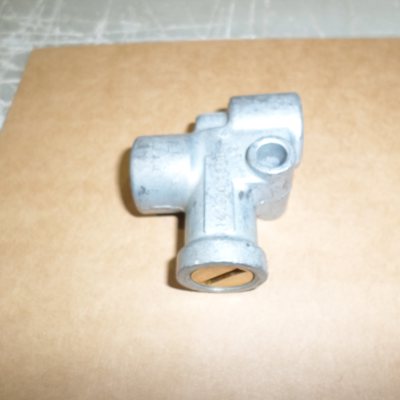

Soupape de protection de la pression
|
Soupape de protection de la pression ; corps seulement ; 80Psi |
772004 |
|
|
|
72 |
|
Vanne d'arrêt TIV
|
Vanne d'arrêt ; T.I.V. |
772005 |
|
|
|

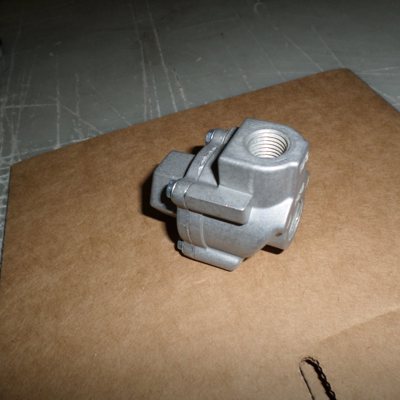

73 |
|
Q. E. V. - Corps seulement
|
Q. E. V. - Corps seulement |
772006 |
|
|
|
74 |
|

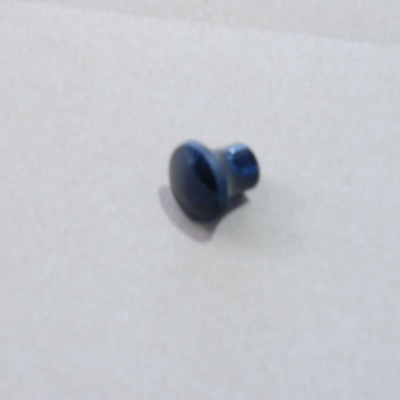

Soupape d'abaissement automatique
|
Bouton ; soupape d'abaissement automatique |
772023 |
|
|
|

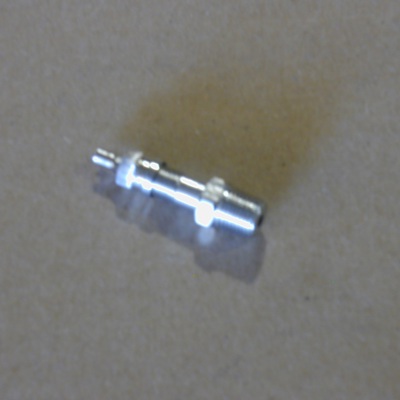

75 |
|
Valve de gonflage auxiliaire
|
Valve de gonflage auxiliaire (Aiv) ; Type Schrader ; 1/8" Npt |
772028 |
|
|
|

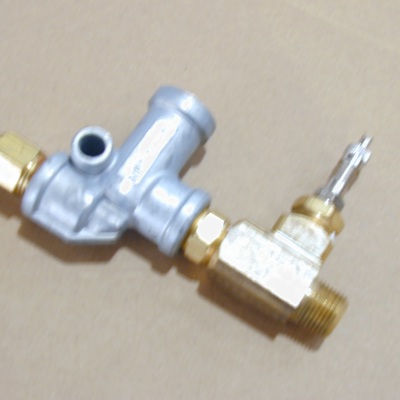

76 |
|
Assemblage de la soupape de protection de la pression avec AIV
|
Assemblage de la valve de protection de pression (Ppv) W/ Aiv |
772053 |
|
|
|
77 |
|

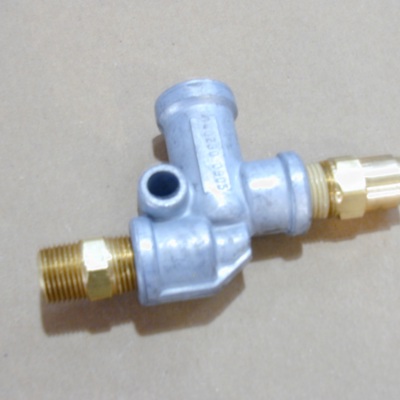

Assemblage de la soupape de protection de la pression sans AIV
|
Assemblage de la valve de protection de pression (Ppv) W/O Aiv |
772054 |
|
|
|

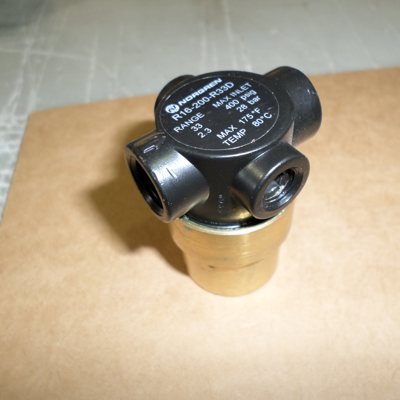

78 |
|
Assemblage du régulateur pour AQ1
|
Assemblage de régulateur pour Aq1 ; S/S W /Aiv |
772055 |
|
|
|
79 |
|

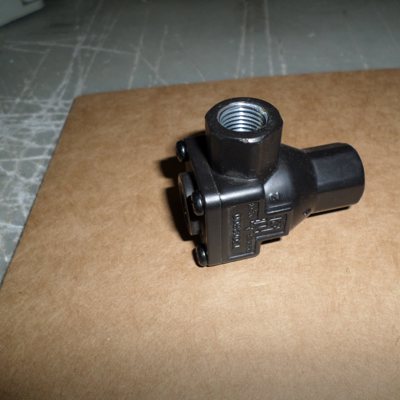

Soupape d'échappement rapide
|
Soupape d'échappement rapide ; Aq1 Box Tiv |
772056 |
|
|
|

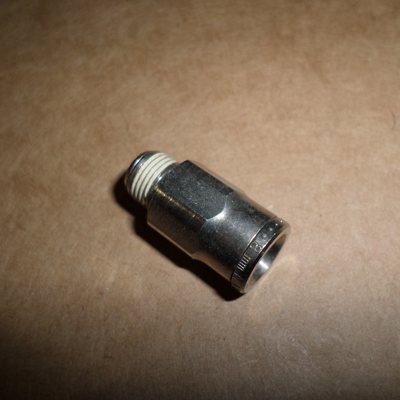

80 |
|
Accouplement à goujon
|
Goujon de couplage ; tube 5/16" - 1/8" Bsp |
773001 |
|
|
|
81 |
|

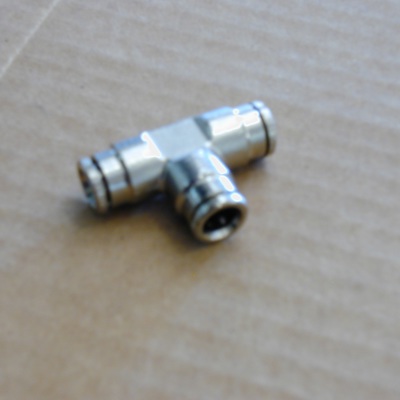

Tee Press Lock
|
Té ; 5/16" Od ; Press Lock |
773004 |
|
|
|

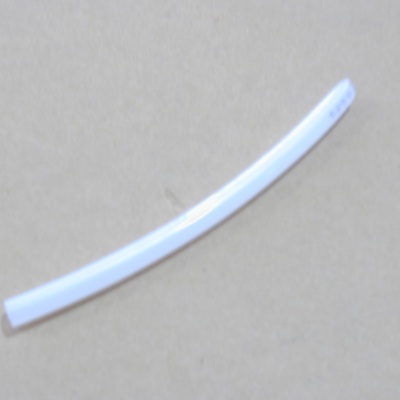

82 |
|
Tubes en nylon
|
Tubes en nylon ; 5/16" Od ; blanc |
773005 |
|
|
|
83 |
|

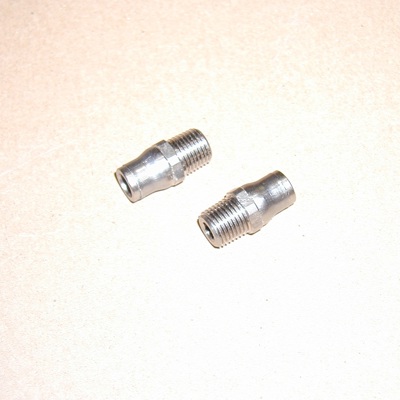

Accouplement à goujon
|
Goujon d'accouplement ; 5/16 "T X 1/4 "Npt |
773008 |
|
|
|
84 |
|
Adaptateur coudé pivotant
|
Adaptateur coudé pivotant ; 5/16" T X 1/8" Pitch |

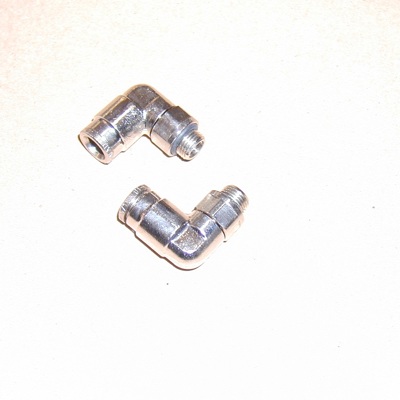

773011 |
|
|
|
85 |
|

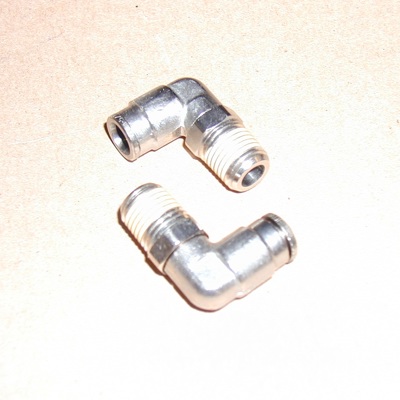

Coude pivotant
|
Coude orientable ; 5/16 "Tx 1/4" Npt |
773012 |
|
|
|
86 |
|

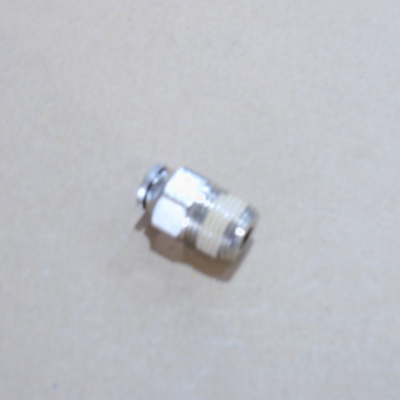

Accouplement à goujon
|
Goujon d'accouplement ; 5/16" T X 3/8" Npt |
773017 |
|
|
|
87 |
|
Union parallèle
|
Raccord parallèle (Y) ; 5/16 ; Push-In |
773050 |
|
|
|
88 |
|

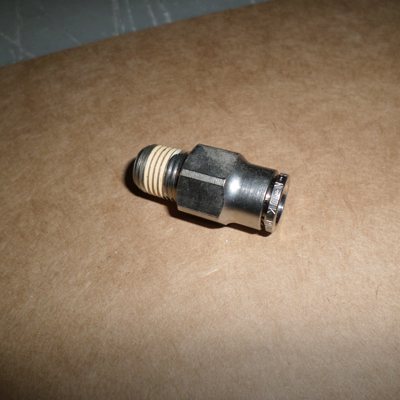

Accouplement à goujon
|
Goujon d'accouplement ; tube 3/8" - 1/4" Npt |
774009 |
|
|
|
89 |
|

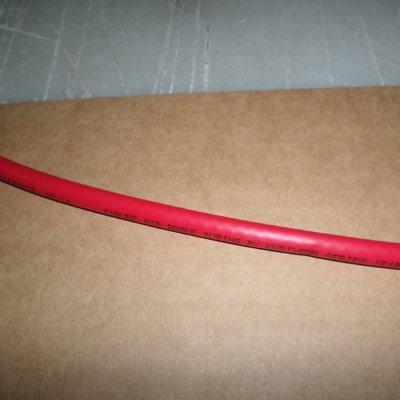

Tubes en nylon
|
Tuyau en nylon ; point ; 3/8" D.E. ; rouge |
775001 |
|
|
|
90 |
|

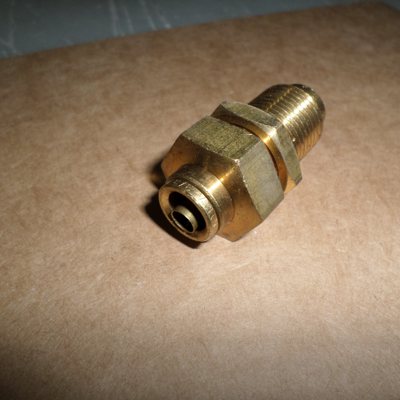

Coupleur de tête en vrac
|
Coupleur à tête bombée ; 3/8" , Point |
775002 |
|
|
|
91 |
|
Raccord en T
|
Raccord en T ; 3/8" Dot ; Push-In |
775003 |
|
|
|
92 |
|

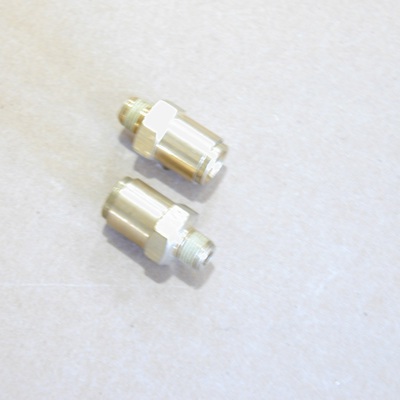

Accouplement à goujon
|
Goujon d'accouplement ; tube 3/8" D.O.T. X 1/8" Npt |
775004 |
|
|
|
93 |
|

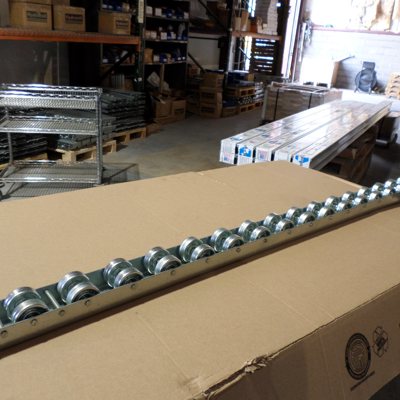

Kit d'assemblage du berceau à rouleaux MK 20 / MK 21 S6
|
Ensemble de berceau à rouleaux ; Mk20/Mk21 S6 ; pas de 3,16" ; 19 rouleaux ; 60,5" de long |
802016 |
|
|
|
94 |
|
Kit d'assemblage du berceau à rouleaux MK 20 / MK 21 S6
|
Ensemble de berceau à rouleaux ; Mk20/Mk21 S6 ; pas de 6,375" ; 10 rouleaux |
802020 |
|
|
|
95 |
|

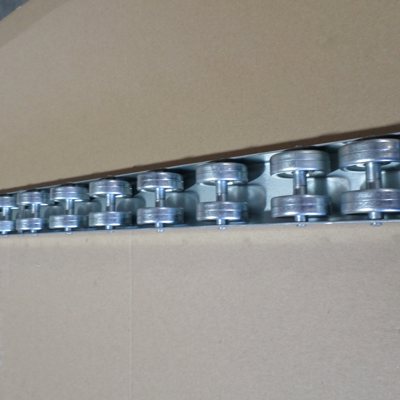

Kit d'assemblage du berceau à rouleaux MK 20 / MK 21 S6
|
Assemblage de berceau à rouleaux ; Mk20/Mk21 S6 ; pas de 3,16" ; 9 rouleaux ; 29,75" de long |
802021 |
|
|
|
96 |
|

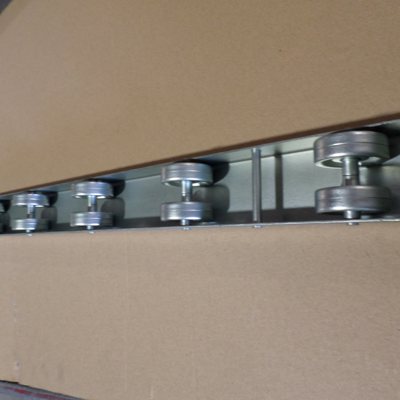

Kit d'assemblage du berceau à rouleaux MK 20 / MK 21 S6
|
Assemblage de berceau à rouleaux ; Mk20/Mk21 S6 ; pas de 6,375" ; 5 rouleaux ; 29,75" de long |
802022 |
|
|
|
97 |
|

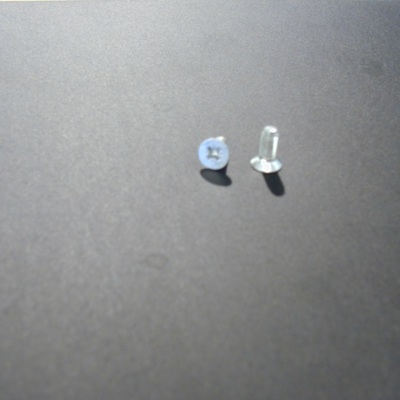

Vis d'angle de guidage
|
Vis d'angle de guidage ; M5 X 16Mm |
940027 |
|
|
|
98 |
|

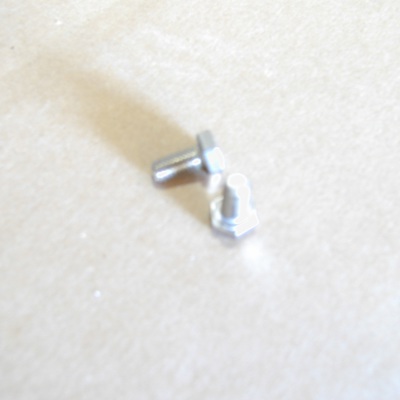

Boulon de montage de la face avant
|
Boulon de montage du plastron ; acier inoxydable |
940031 |
|
|
|
99 |
|
Ecrou Nylon Lock
|
Ecrou Nylon Lock ; 3/8" Unc |
941009 |
|
|
